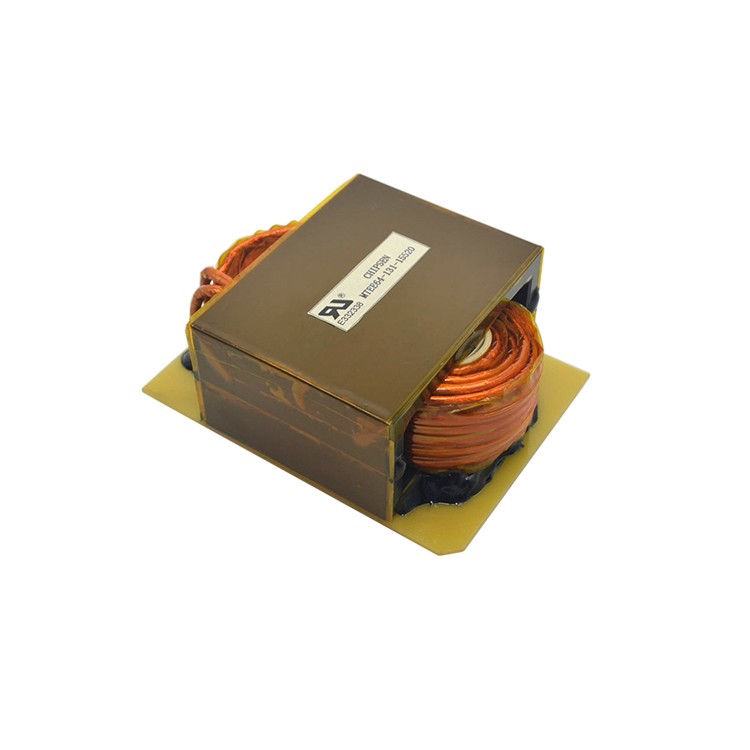

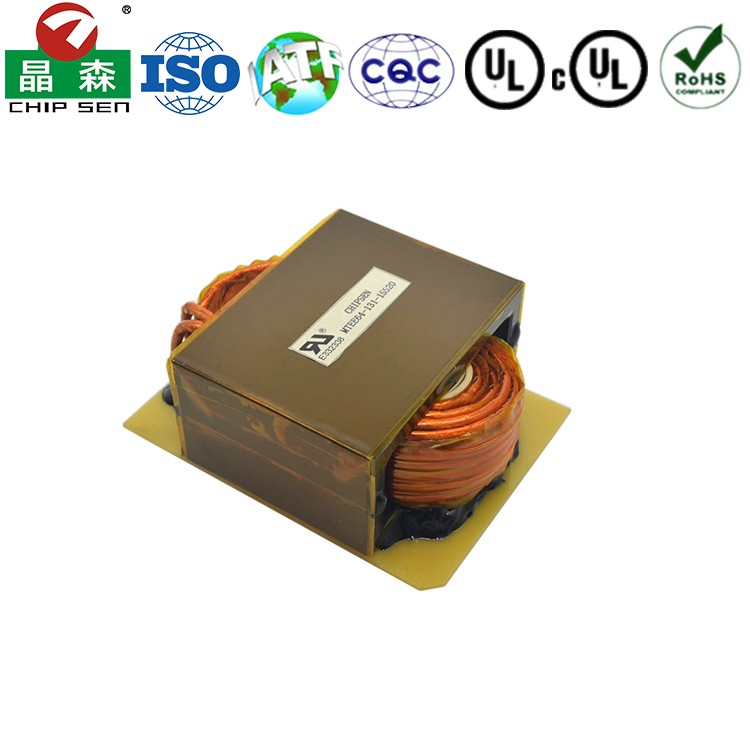

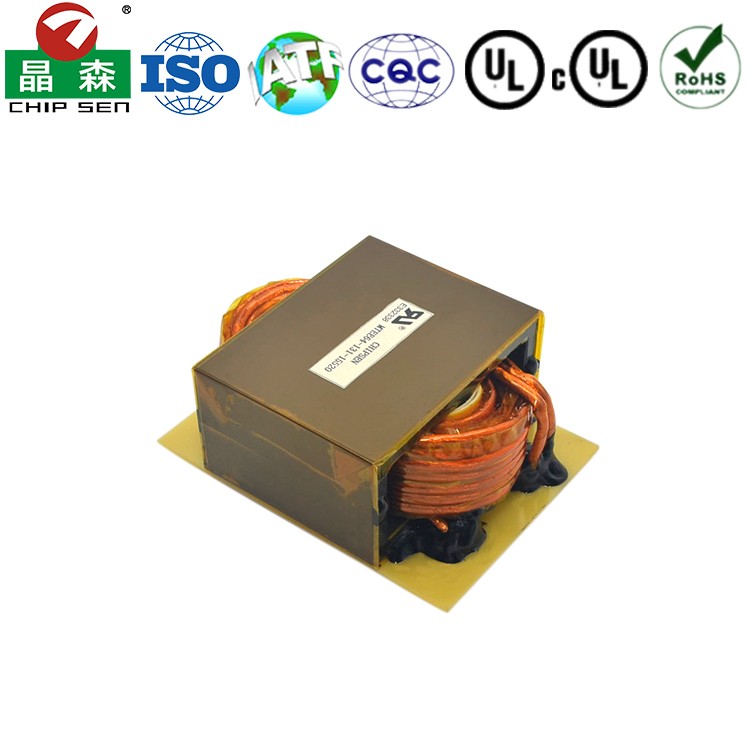

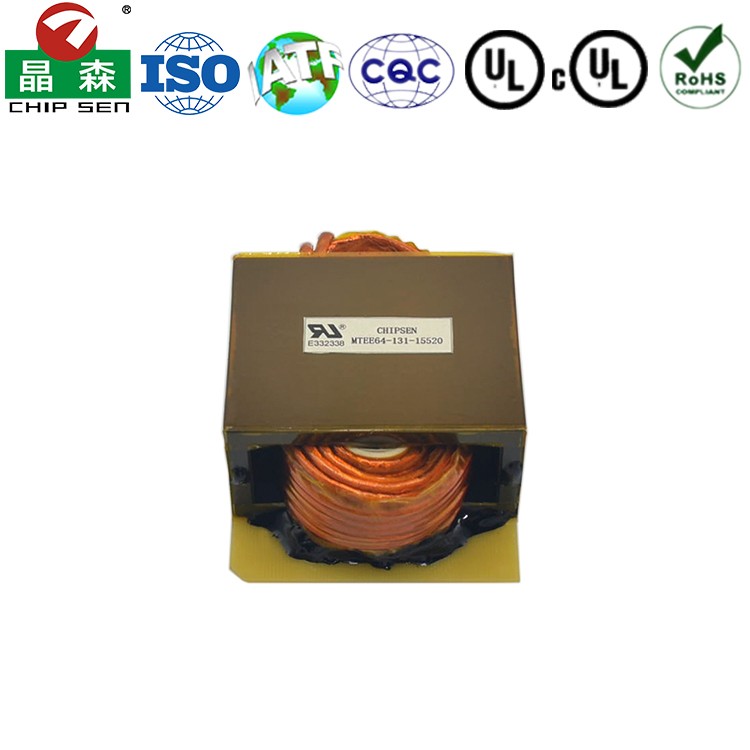

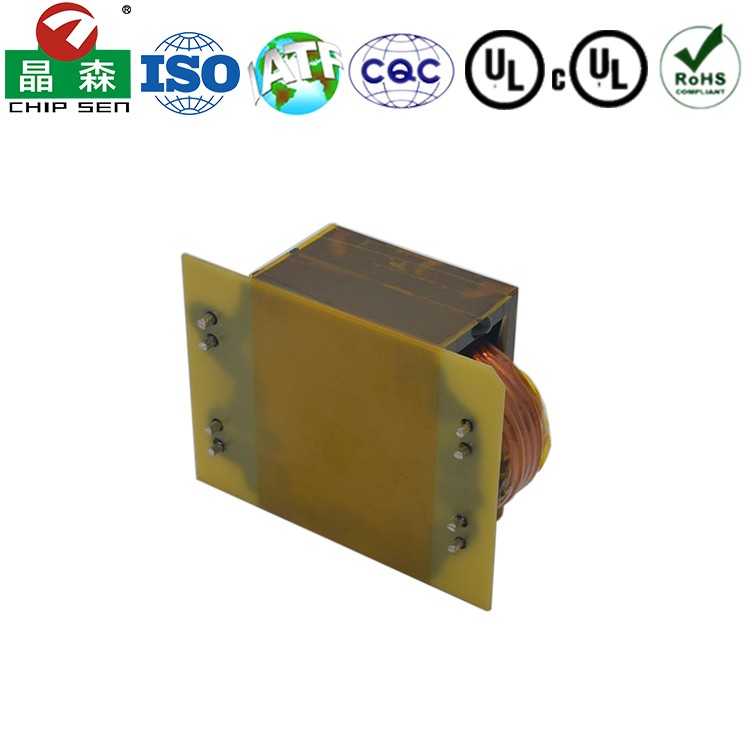

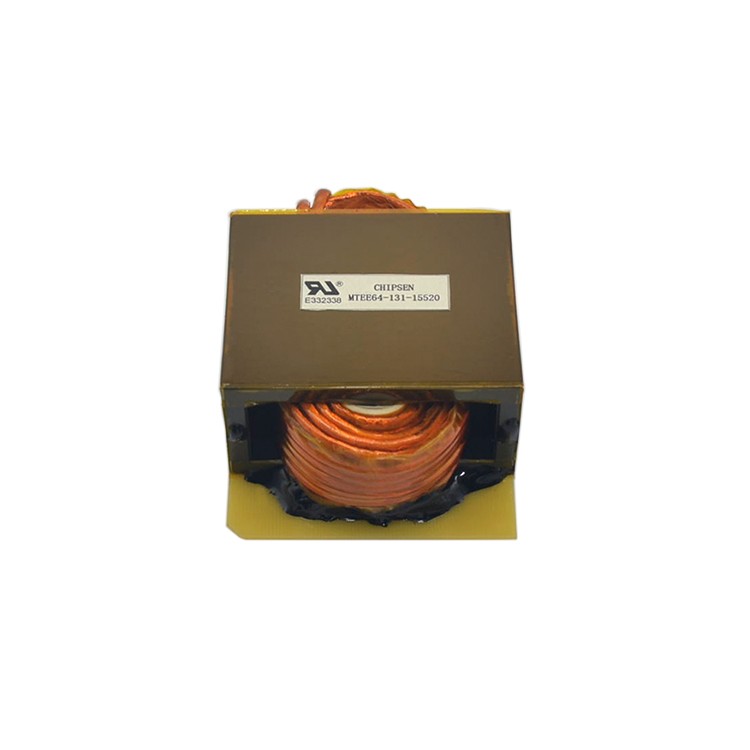

EE65 高頻變壓器
產品分類：
EE系列高頻變壓器
功率：
定制
尺寸單位：
EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W
產品特性：
1. 高頻高效：
· 工作頻率高：典型工作頻率范圍在 100kHz ~ 1MHz 甚至更高。極高的頻率允許使用更小的磁芯和更少的匝數。
· 損耗低：由于采用多層PCB或薄銅片作為繞組，其趨膚效應和鄰近效應損耗得到極佳控制，銅損顯著低于傳統線繞變壓器。磁芯損耗在優化頻率下也較低。
2. 高功率密度：
· 這是其最突出的優點。結構扁平，體積緊湊，能夠?qū)⒕薮蟮墓β史庋b在很小的空間內，非常適合對空間要求苛刻的現代電子設備。
3. 一致性、重復性好：
· 繞組由PCB蝕刻或精密銅片制作，消除了手工繞線帶來的匝數、間距、松緊度等誤差，參數一致性極高，非常適合大規模自動化生產。
4. 優異的散熱性能：
· 平面結構使其具有大的表面積與體積比，熱量更容易通過磁芯表面和PCB導出來。磁芯本身就是良好的散熱片。
5. 低漏感與低分布電容：
· 繞組可以設計成交錯疊層結構（如原邊-副邊-原邊），實現極好的耦合，從而漏感極低（通?？煽刂圃谇Х种畮滓韵拢欣谔岣咝什⒔档烷_關應力。通過精細設計，分布電容也可得到優化。
6. 便于集成與自動化：
· 可以作為一塊獨立的“磁元件PCB”模塊，直接通過插針或表貼焊盤安裝到主電源板上，便于自動化貼片（SMT）生產。
產品用途：
1. 通信/數據中心電源：
· 48V輸入的中高端服務器電源（PSU）、通信基站電源、路由器核心供電。這是其最主要的應用領域。
2. 工業與新能源電源：
· 大功率工業開關電源、光伏逆變器的輔助電源或驅動部分、儲能系統（ESS） 的DC-DC模塊。
3. 高端醫療設備電源：
· 對可靠性、尺寸和EMI要求極高的醫療成像設備、治療儀等內部電源。
4. 特種電源與電力電子：
· 電焊機、激光器電源、大功率LED驅動、充電樁模塊的DC-DC部分。
5. 軌道交通：
· 機車牽引輔助變流器、車載電源系統中的高密度模塊。
