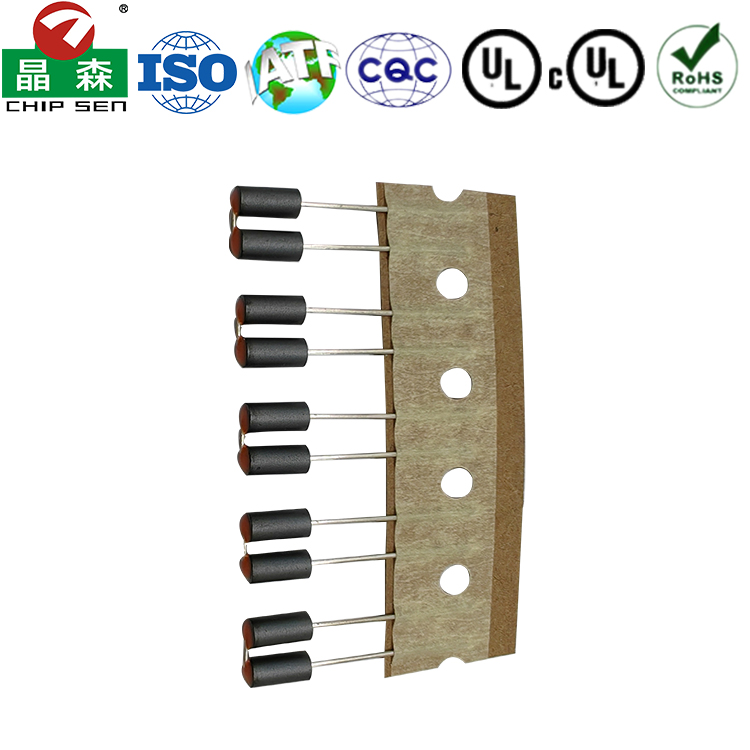

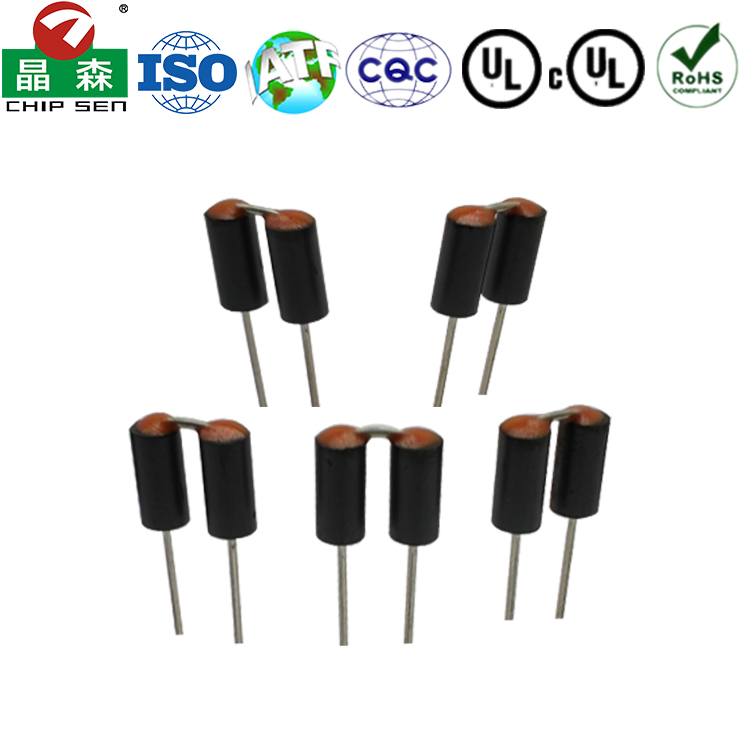

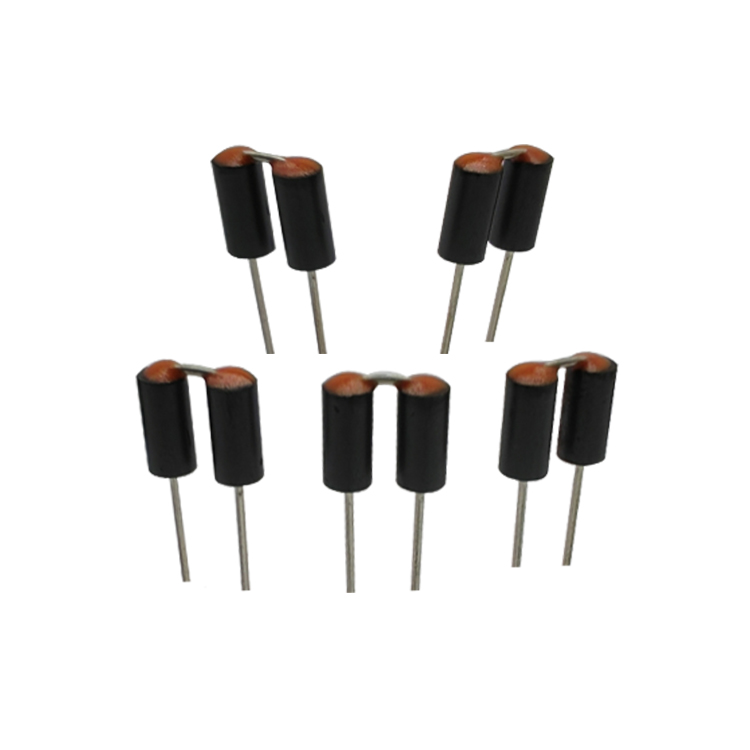

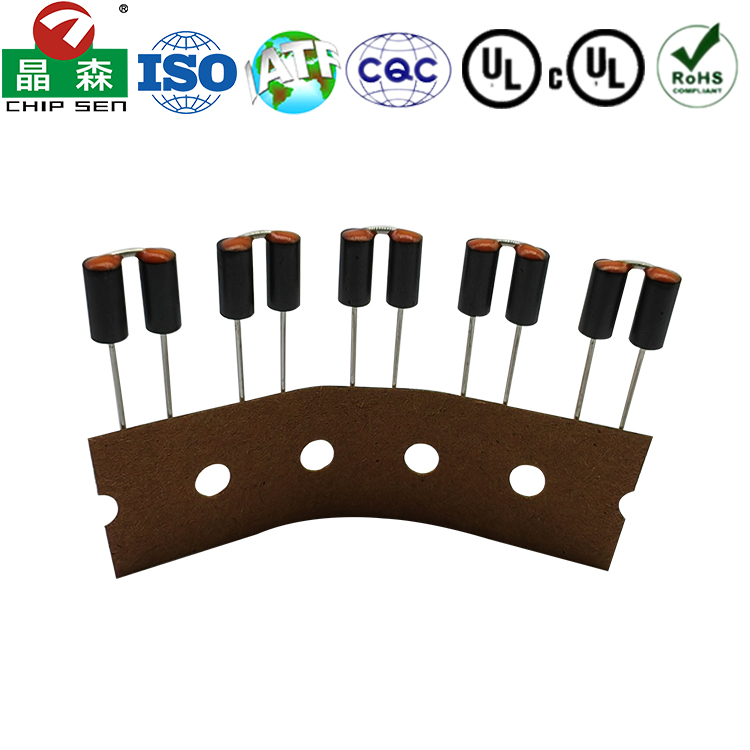

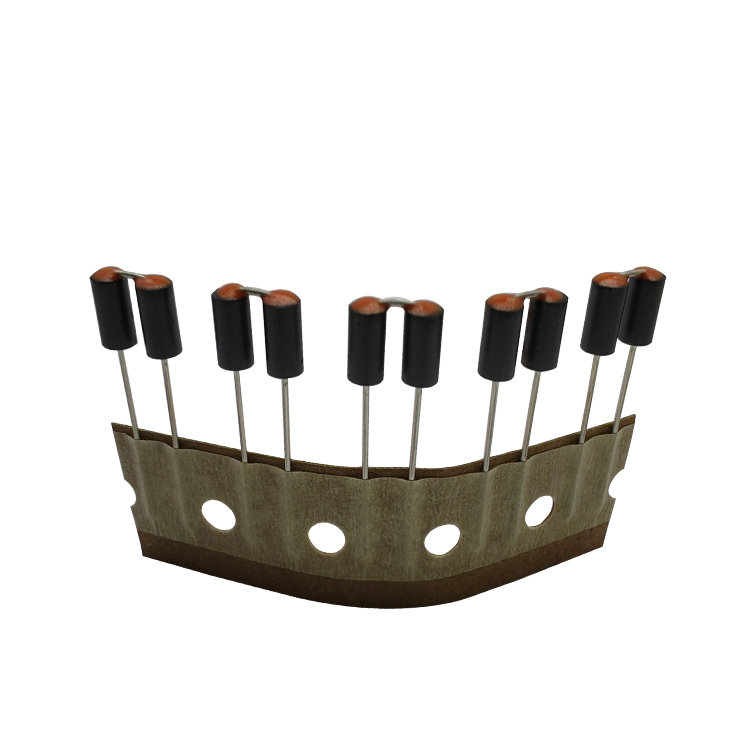

磁珠工字電感
產品分類：
工字電感
功率：
定制
尺寸單位（mm）：
DR04*4.5/DR05*5.5/DR06*6.5/DR07*7.5/DR08*8.5/DR09*9.5/DR18*18
產品特性：
磁芯形狀:磁芯呈“工”字形，通常由鐵氧體材料制成。
繞組方式:導線（漆包線）沿著“工”字磁芯的中間柱體繞制。
開放式磁路:與環形磁芯（磁環）的閉合磁路不同，工字磁芯是開放式磁路，這意味著它會有一定的漏磁。
產品用途：
電源濾波:電源輸入端/輸出端:放置在開關電源（DC-DC轉換器、AC-DC適配器）、數字電路板（如CPU、FPGA、ASIC）的電源入口或出口處，濾除電源線上的高頻噪聲（開關噪聲、數字電路產生的高次諧波），防止噪聲傳入電源或干擾其他電路，也防止外部噪聲進入本電路。常用于退耦/旁路電容之后，構成CLC或Pi型濾波器。
信號線濾波:高速數字信號線:如USB、HDMI、LVDS、時鐘線、數據線等，串聯在信號線上，濾除信號中的高頻共模噪聲或特定頻率的干擾，提高信號完整性，減少EMI輻射。
模擬信號線:用于抑制敏感模擬信號（如音頻、射頻前端）線路上的高頻干擾。
EMI/EMC抑制:電磁兼容設計:是滿足電磁兼容法規要求的關鍵元件之一，用于降低設備產生的電磁干擾輻射，同時增強設備對外部干擾的抗擾度。
DC-DC轉換器:有時用于小功率DC-DC轉換器的輸出濾波（配合電容）。
