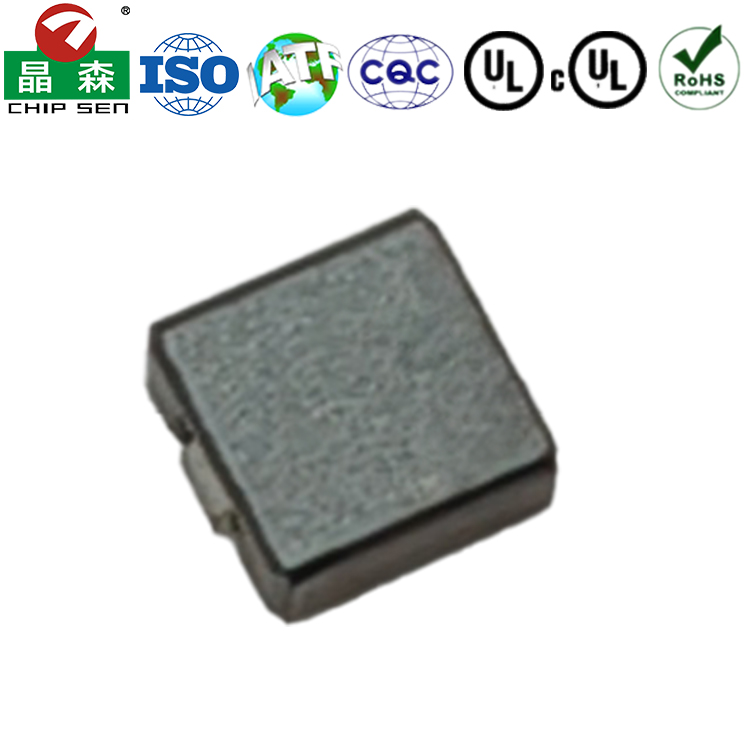

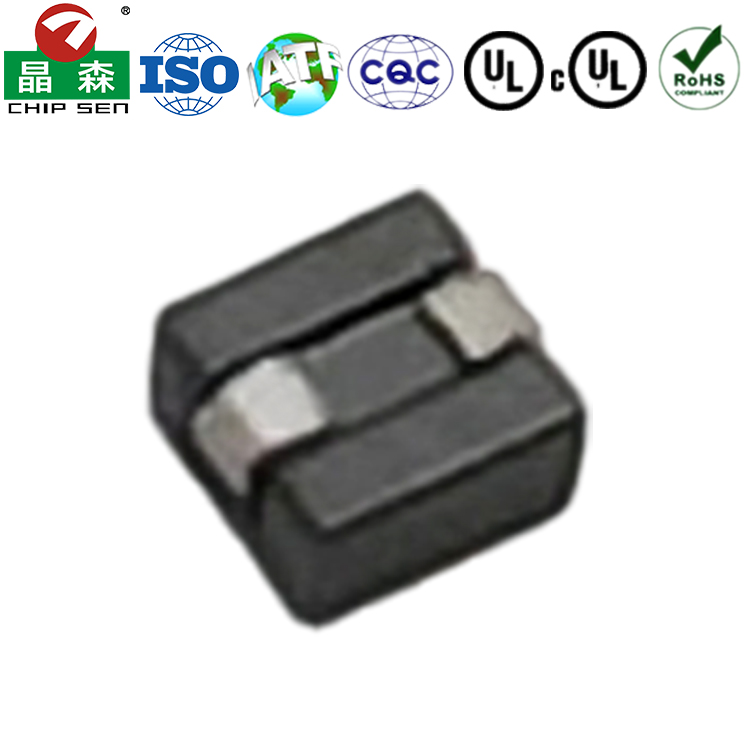

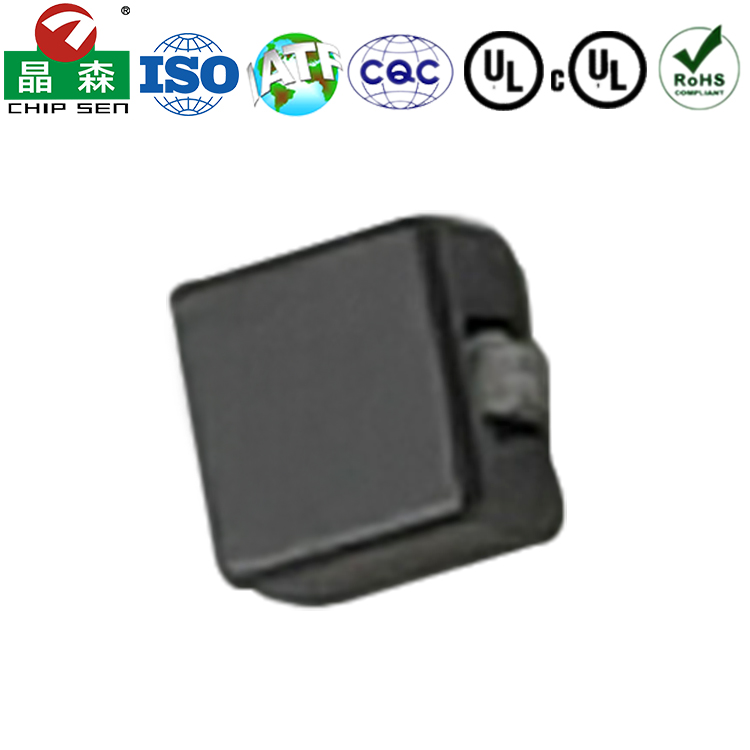

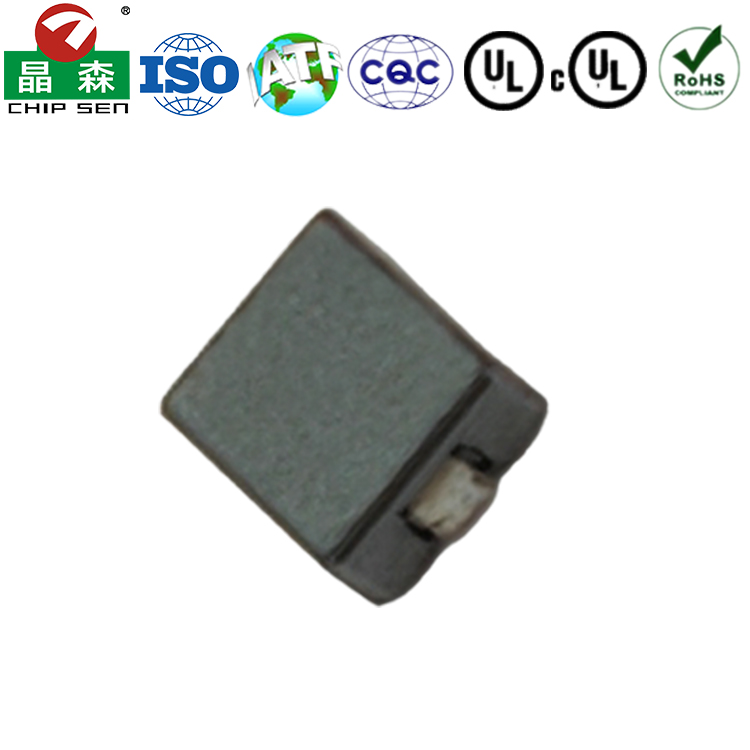

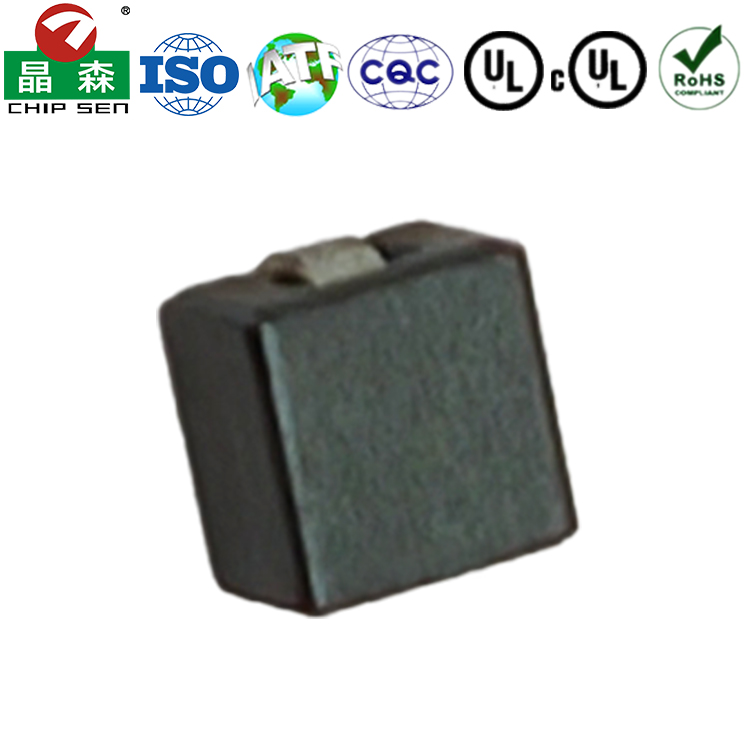

微型貼片電感
產品分類：
功率：
尺寸單位：
產品特性：
全封閉磁芯：磁芯為正方形/矩形金屬合金粉芯（如鐵硅鋁、鐵鎳鉬）或鐵氧體，外部用磁性材料全包裹屏蔽，顯著減少漏磁和EMI輻射。
扁平貼片設計：標準封裝尺寸（如0402、0603、0805、1008、1210、1812等），高度可低至0.8mm，適合SMT自動化生產。
電極結構：兩端金屬電極（銅/銀）直接焊接在PCB焊盤上，提供低接觸電阻和高機械強度。
高功率密度：金屬合金磁芯具備高飽和磁通密度（>1T），可在微小體積下承受大電流。
低直流電阻（DCR）：粗線徑繞組+低損耗磁芯，DCR低至幾毫歐至數十毫歐，減少功率損耗。
高溫度穩定性：工作溫度范圍常達 -40°C至+125°C（或更高），電感量溫漂小。
優異的高頻特性：自諧振頻率（SRF）通常在**幾MHz至幾十MHz，支持高頻開關電源（如2MHz+的DC-DC）。
低噪聲與EMI：全屏蔽結構抑制磁場泄漏，降低對周圍電路的干擾。
產品用途：
DC-DC降壓/升壓轉換器：在手機、平板、IoT設備的電源模塊中作為輸出濾波電感，為CPU、GPU等芯片供電（如POL轉換器）。
電壓調節模塊（VRM）：為FPGA、ASIC、內存等提供高效、快速響應的電源。
便攜設備電源管理：鋰電池充電電路、LDO輔助濾波、LED驅動背光等。
高頻噪聲濾波：
雖非磁珠，但因屏蔽特性，可輔助濾除電源線上的高頻噪聲（需注意SRF限制）。
汽車電子與工業設備:發動機控制單元（ECU）、傳感器供電等耐高溫、高可靠性場景。
