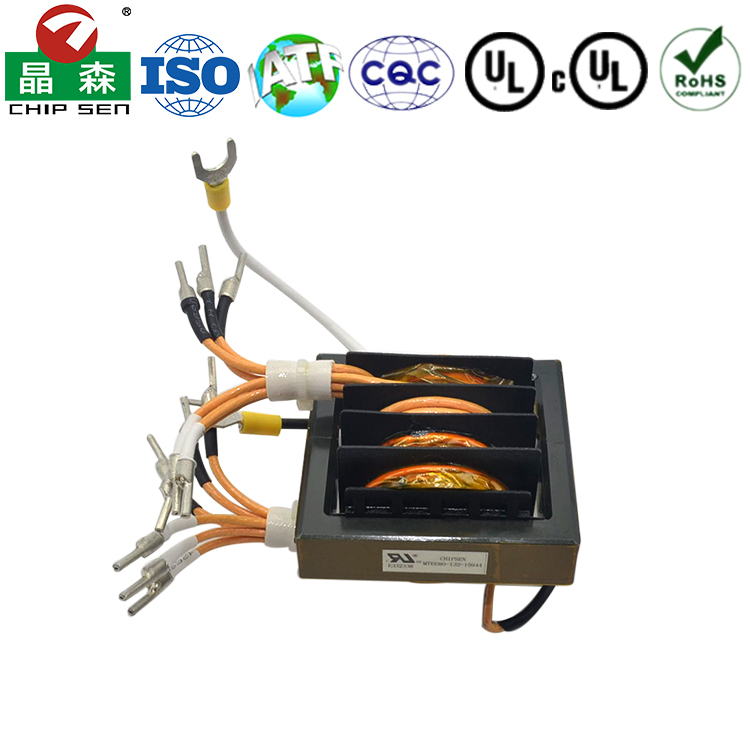

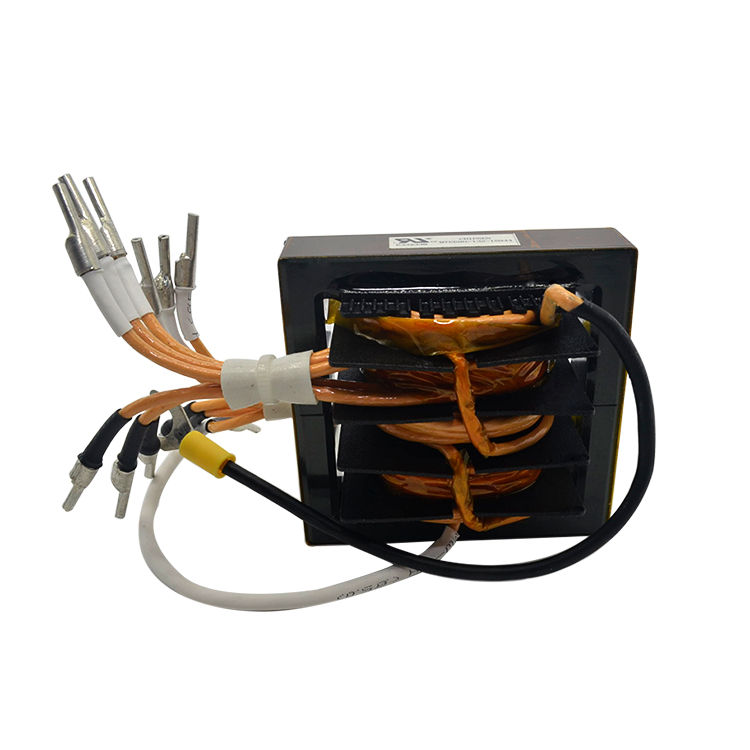

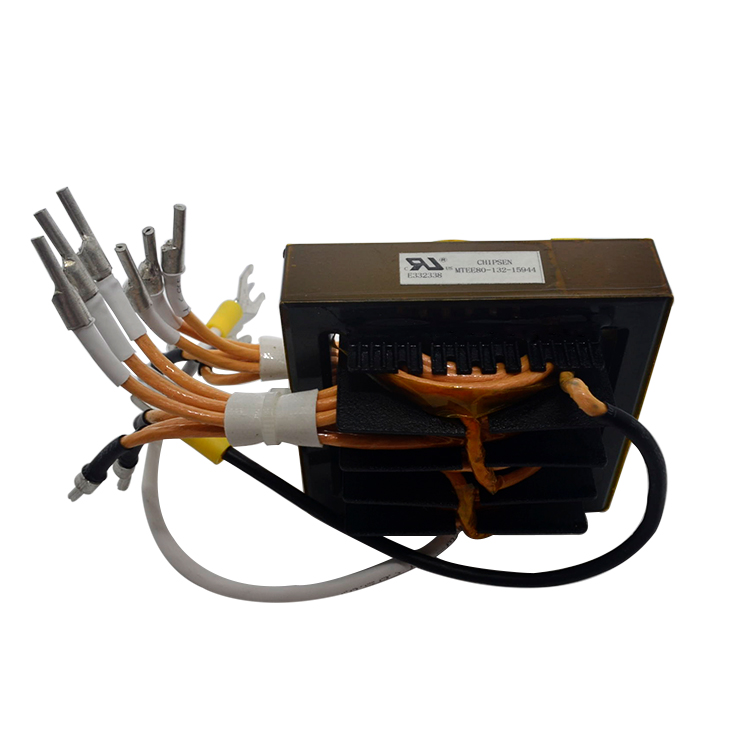

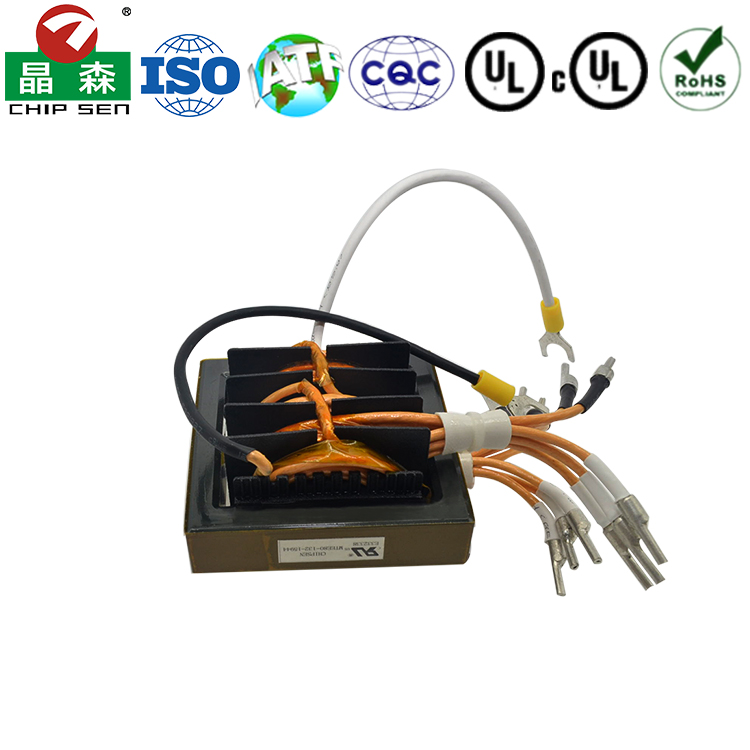

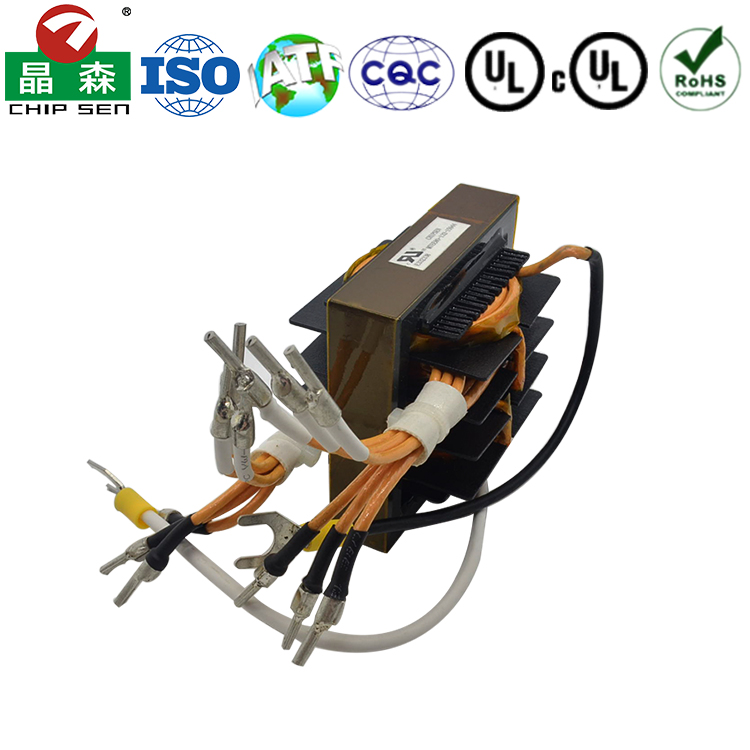

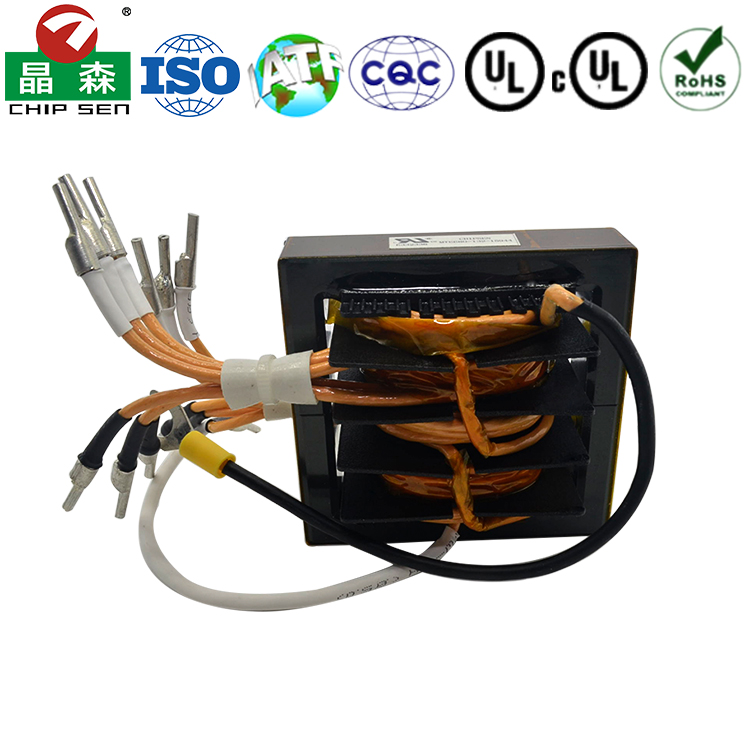

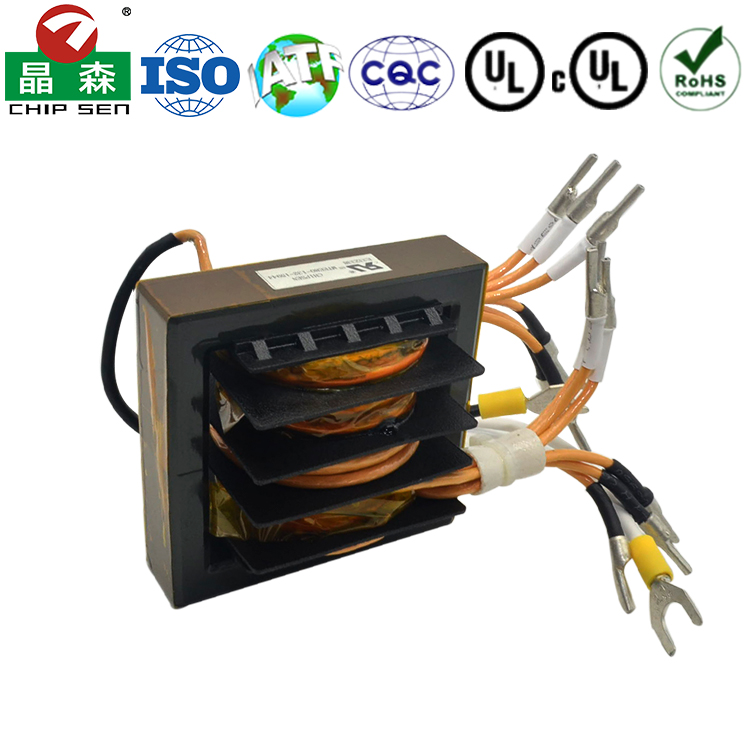

EE80 1000V 100kW 光伏逆變器新能源領域高頻變壓器
產品分類：
EE系列高頻變壓器
功率：
300W-1000kW
尺寸單位（mm）：
EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W，EE25/33-60W，EE28/60W，EE30/90W，EE32/95W，EE33/120W，EE34/100W，EE35/90-125W，EE40/175W，EE42/265-350W，EE55/660-800W，EE65/900-1250W，EE70/1500W，EE85/2100-2460W，EE110/4550W，EE160/8100W，EE240/17000W
產品特性：
1. 高頻工作能力
工作頻率范圍：20kHz–500kHz（具體取決于拓撲和磁芯材料）
適用于SiC/GaN器件的高頻開關應用
2. 高效率與低損耗
磁芯材料：鐵氧體（如PC95）、納米晶或合金粉芯（高頻低損耗）
銅損優化：采用利茲線或多股絞線減少趨膚效應
典型效率：96%–99%（LLC諧振拓撲可達更高效率）
3. 高功率密度
緊湊型EE80磁芯（80mm尺寸）
適用于高功率密度電源設計（如車載充電機、光伏逆變器）
4. 高耐壓與絕緣性能
絕緣等級：H級（180℃）或更高
耐壓能力：初級-次級耐壓≥4kV AC（光伏/儲能應用）
符合安規標準：UL/IEC/EN 61558（部分型號滿足汽車級AEC-Q200）
5. 溫度穩定性
工作溫度范圍：-40℃~+125℃（部分工業級型號支持更高溫度）
散熱設計：可選灌膠、風冷或液冷（大功率應用）
產品用途：
1、光伏逆變器
組串式/微型逆變器DC-AC轉換
2、儲能系統(ESS)
電池充放電管理、雙向DC-DC變換
3、電動汽車充電
車載充電機(OBC)、直流快充樁
4、工業電源
通信電源、服務器電源、激光電源
5、UPS電源
在線式UPS的高頻隔離變壓器
