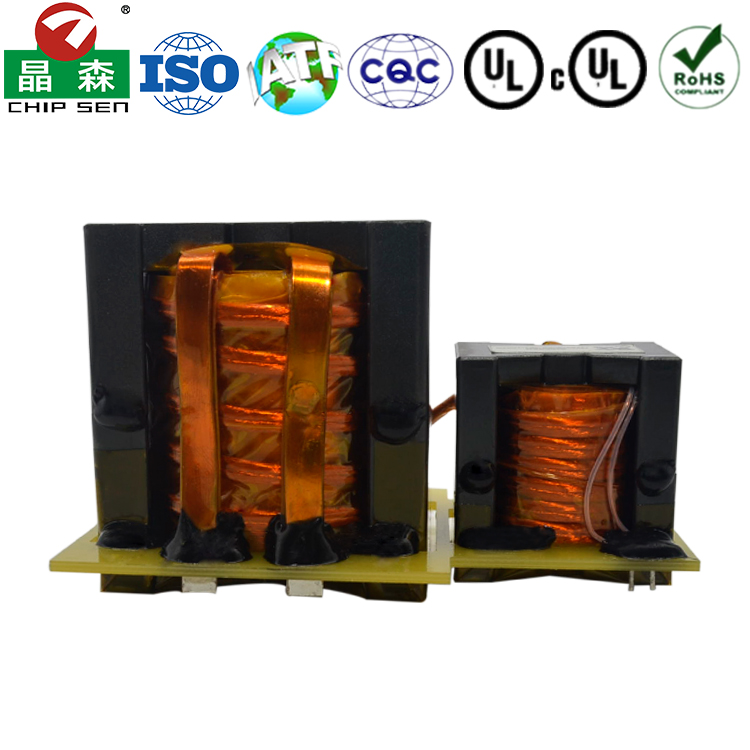

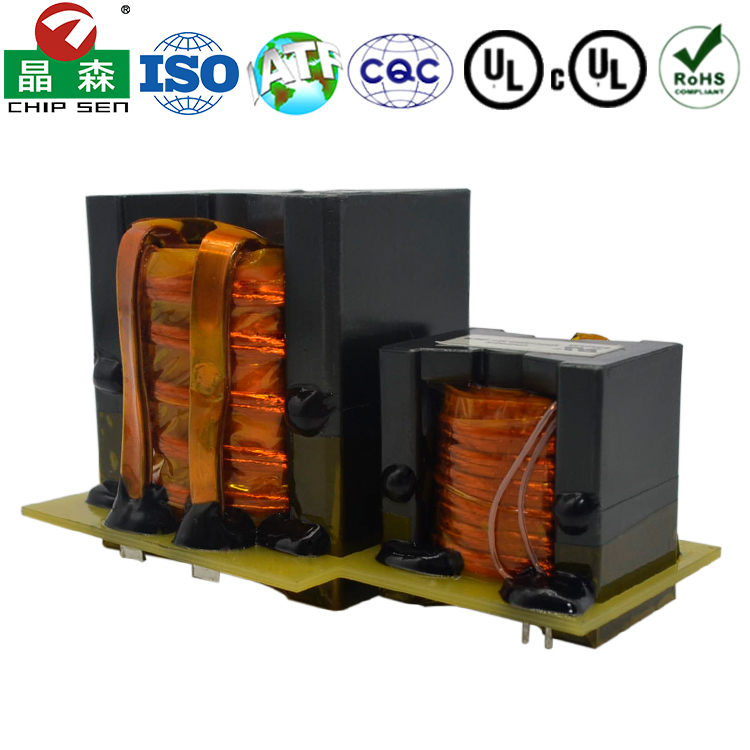

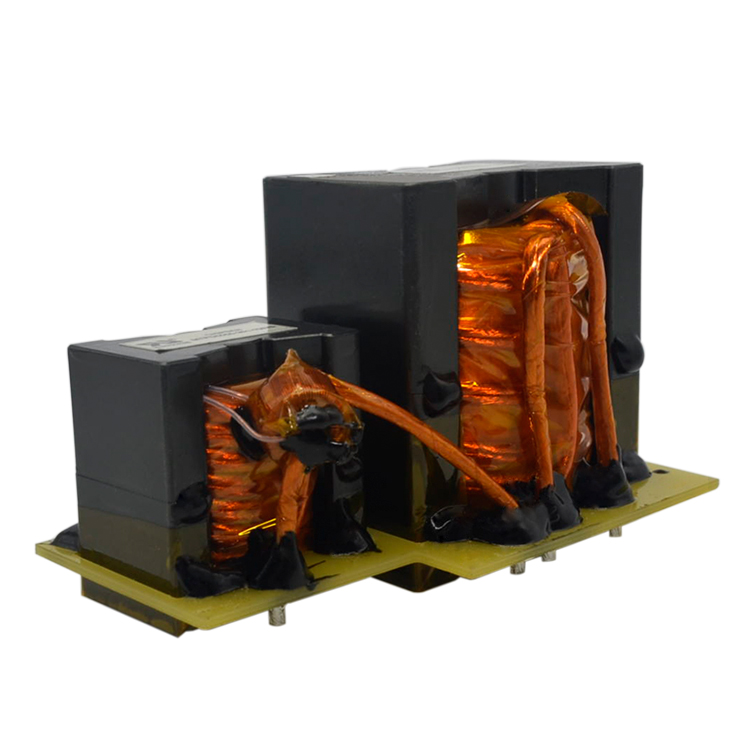

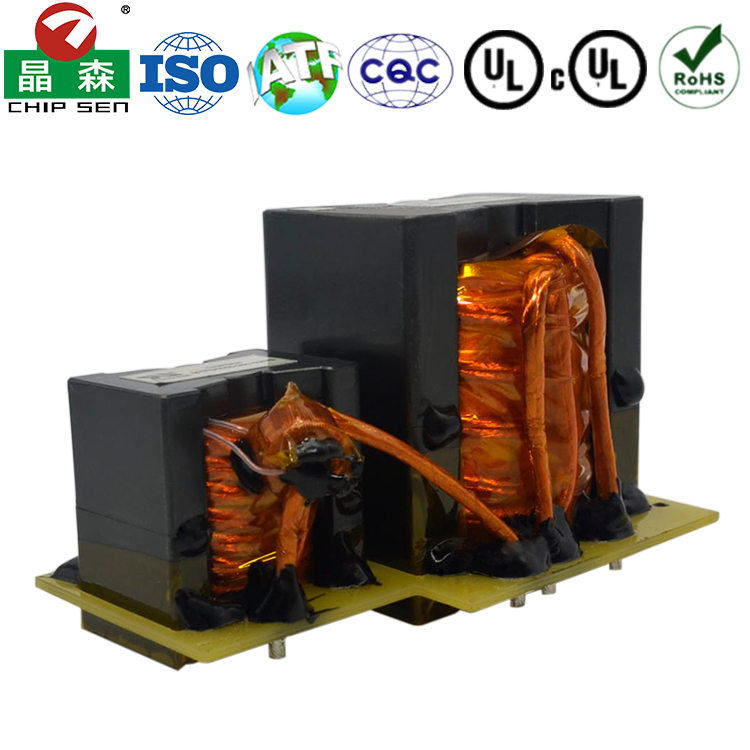

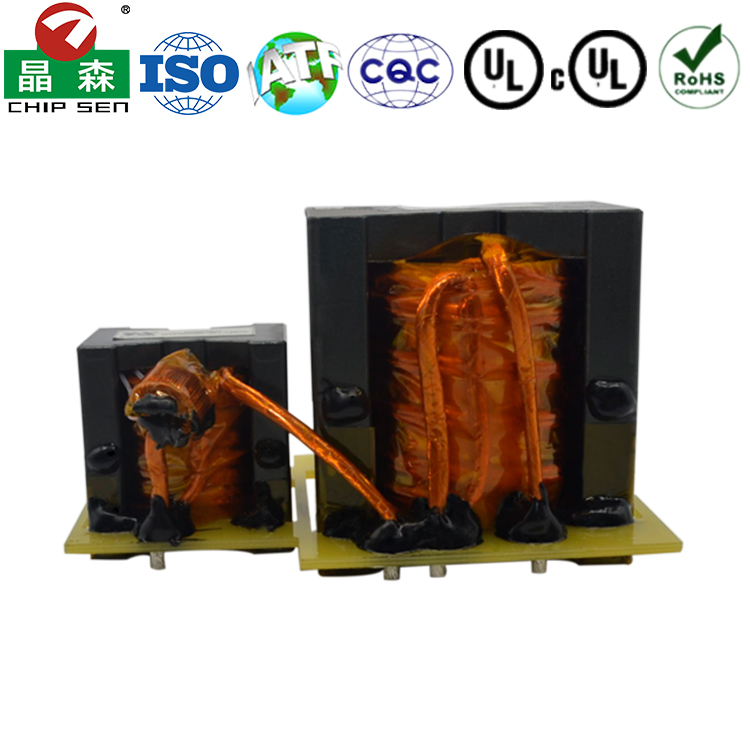

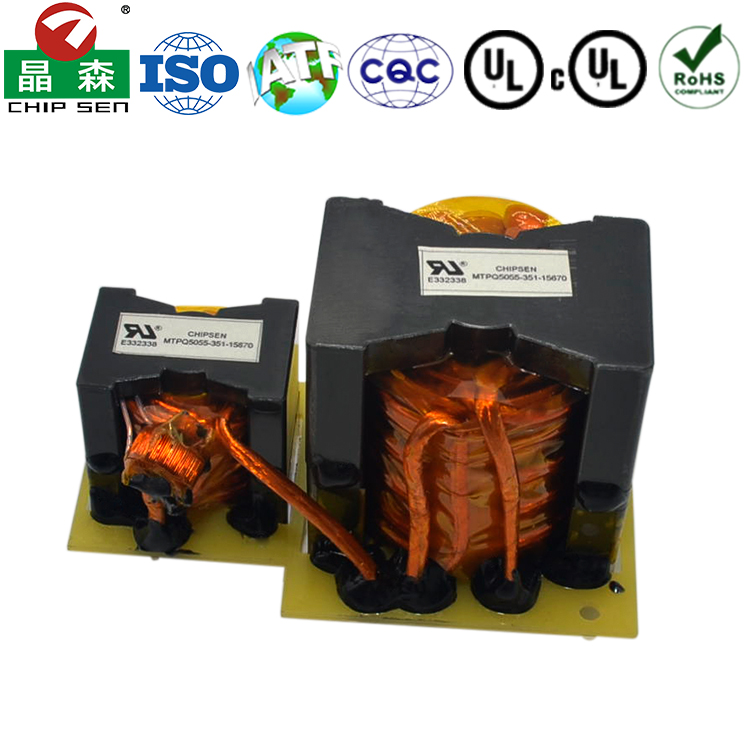

高頻變壓器PQ50 600VDC 48V降壓隔離1500W新能源發電
產品分類：
功率：
100W-2000W

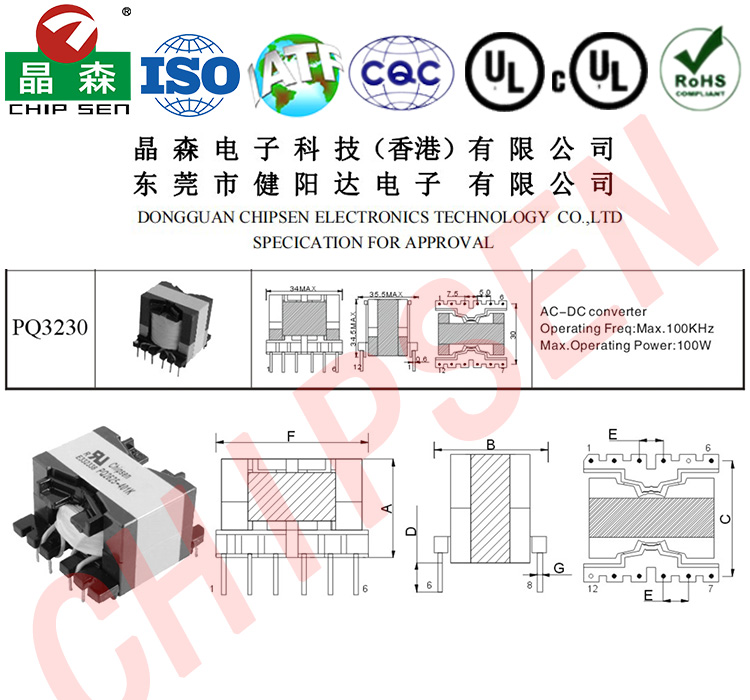

尺寸單位：
產品特性：
1. 磁芯結構
采用PQ50鐵氧體磁芯（PC40/PC44/PC95材質可選） 。低磁損（100kHz時≤300mW/cm3）、高飽和磁通（Bs≥390mT@100℃）。中心柱截面積Ae=328mm2，適用于大功率設計。
2. 電氣性能
工作頻率范圍:20kHz-500kHz 。耐壓等級：初級-次級≥4000VAC（符合IEC/UL 60950）。溫升特性：ΔT≤40℃@滿載（自然冷卻）
3. 結構設計
可選引腳/焊盤式安裝（4-12Pin配置）。支持三重絕緣線（TIW）繞制，滿足醫療/工業安規
產品用途：
1. 通信電源（5G基站/光模塊）
用于48V轉12V/24V隔離電源，為5G基站、光通信設備提供穩定供電，支持PoE++大功率傳輸。高頻開關（100-200kHz）設計減小體積，滿足通信設備高密度集成需求。
2. 新能源發電（光伏/儲能）
在光伏逆變器中實現600V-800V高壓直流到48V/12V的降壓隔離，提升能源轉換效率。
適用于儲能系統的雙向DC-DC變換，支持能量回饋。
3. 工業自動化（伺服驅動/PLC）
將380VAC工業電壓轉換為24VDC/48VDC，為伺服電機、PLC控制器供電。
高抗干擾設計，確保在惡劣工業環境中穩定運行。
4. 醫療設備（MRI/X光機）
用于醫療影像設備的輔助電源，提供±15V、±12V等多路隔離輸出。符合醫療安規（如IEC 60601-1），低漏電流、高絕緣耐壓。
5. 電動汽車（車載充電機OBC）
在OBC（On-Board Charger）中實現400V高壓電池組到14V低壓系統的DC-DC轉換。高頻LLC拓撲（200kHz以上）提升能效，減少車載電源體積。
6. 高端電源（服務器/數據中心）
為服務器電源模塊（PSU）提供12V/48V大電流輸出，支持80Plus鉑金能效標準。低損耗磁芯材料（如PC95）降低溫升，提高可靠性。
咨詢我們：
86-769-89308858

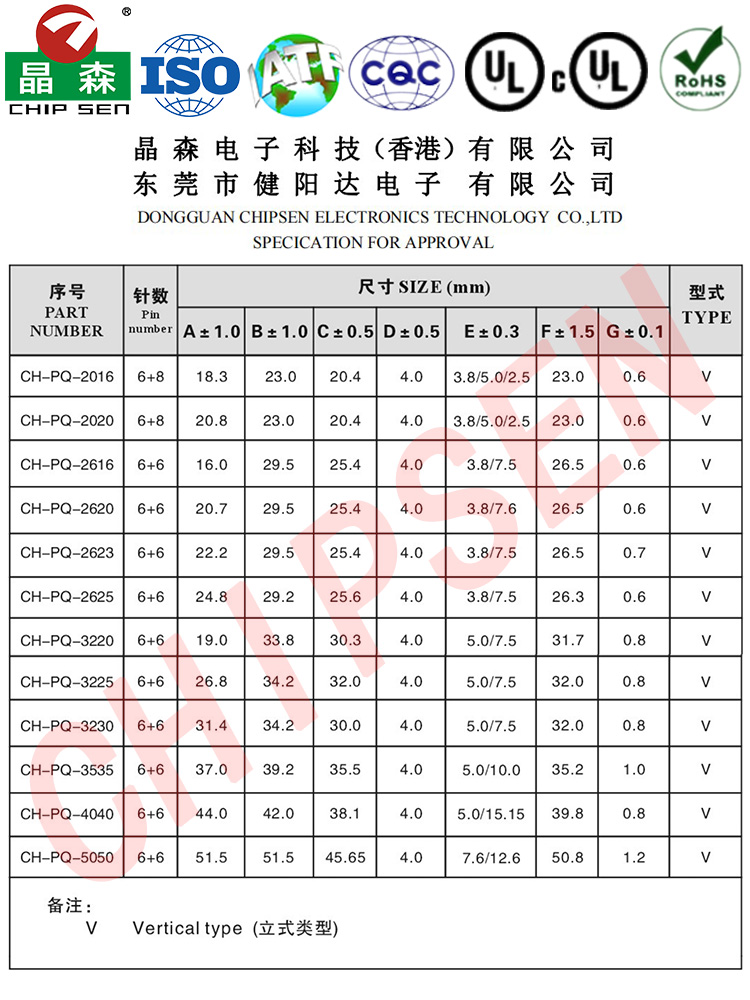

詳細參數
