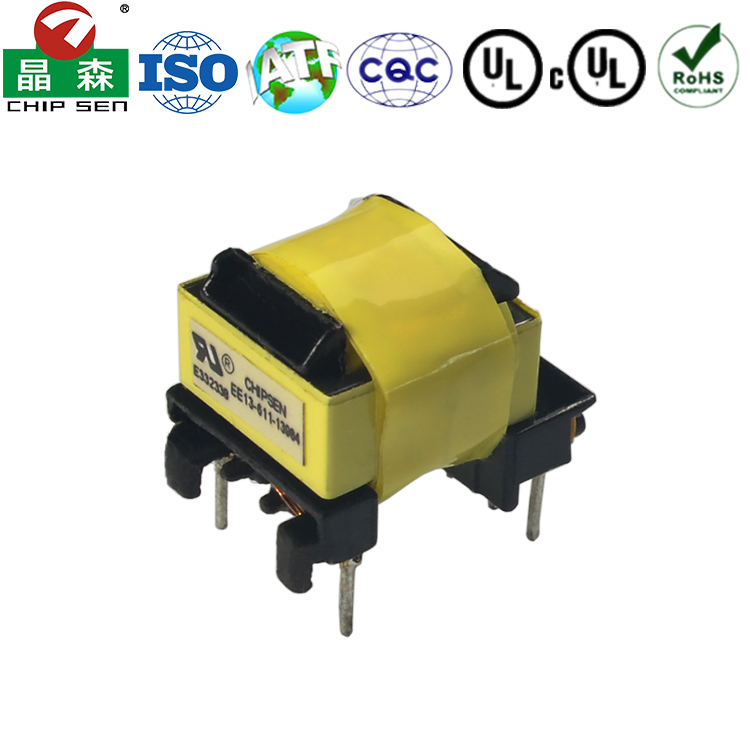

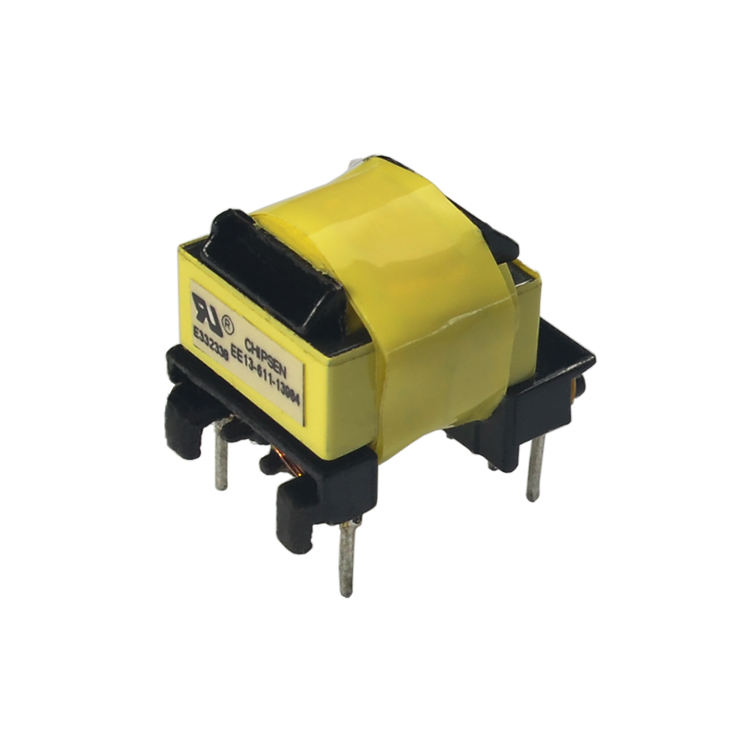

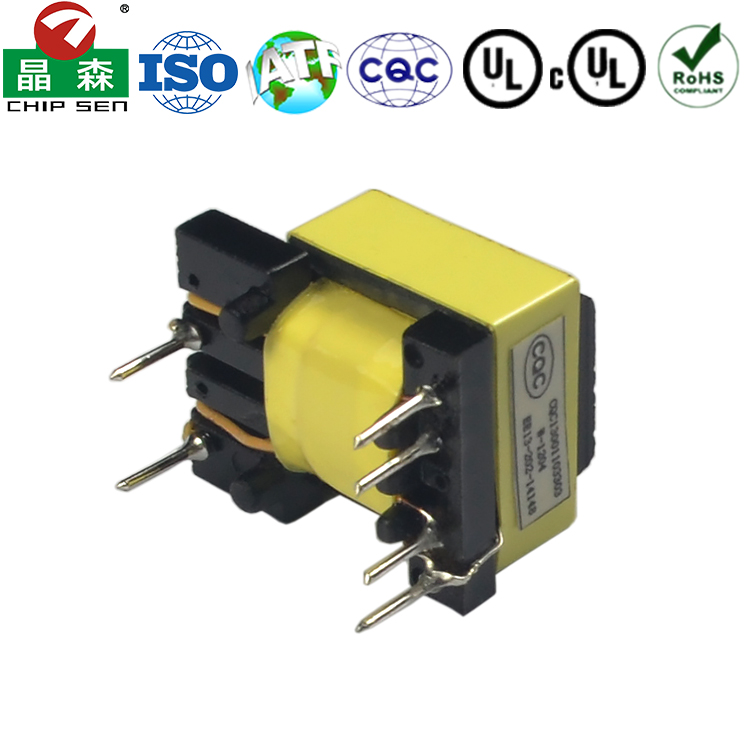

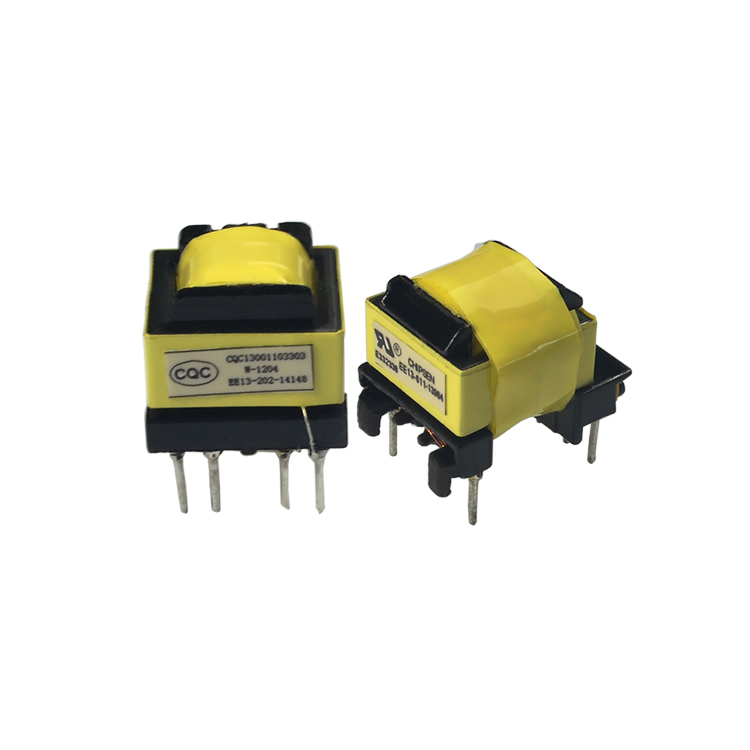

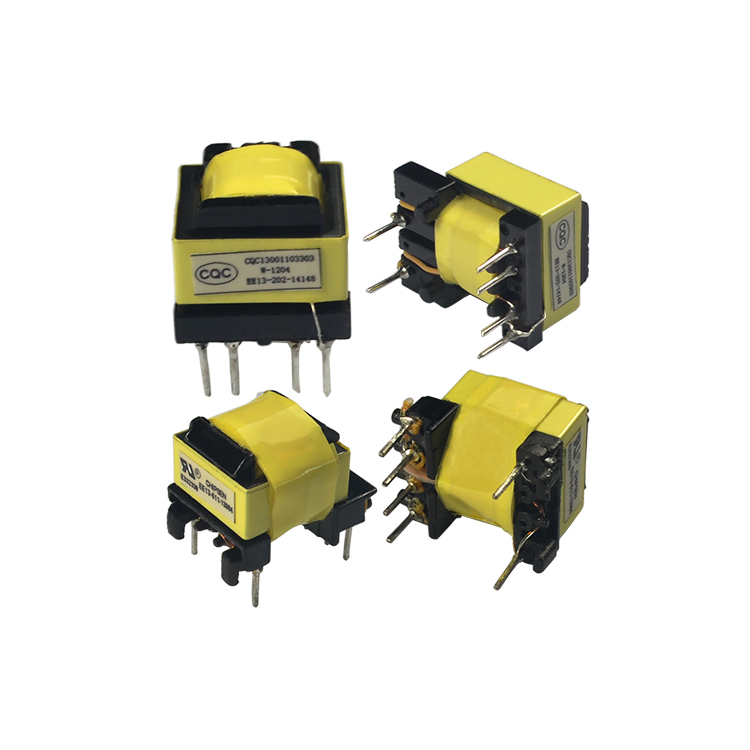

EE13 2+4Pin 12V 10W 智能家居開關電源變壓器
產品分類：
EE系列高頻變壓器
功率：
3-15W
尺寸單位：
EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W，EE25/33-60W，EE28/60W，EE30/90W，EE32/95W，EE33/120W，EE34/100W，EE35/90-125W，EE40/175W，EE42/265-350W，EE55/660-800W，EE65/900-1250W，EE70/1500W，EE85/2100-2460W，EE110/4550W，EE160/8100W，EE240/17000W
產品特性：
1. 高頻特性優異：采用鐵氧體磁芯（Ferrite Core），高頻損耗低，能在幾十kHz到幾百kHz的頻率下高效工作，這是與傳統硅鋼片工頻變壓器的本質區別。
2. 高功率密度：由于工作頻率高，在同等功率下，其體積和重量遠小于工頻變壓器，實現了小型化、輕量化。
3. 高效率：設計良好的EE13變壓器效率通常可達80%-88%（對于3-10W的應用），減少了能源浪費和發熱。
4. 良好的電氣隔離：初級和次級繞組之間具有良好的絕緣，能承受AC 3000V/min或更高的耐壓測試，保障人身和設備安全，滿足安規要求（如UL, CE）。
5. 結構穩定：“臥式（Horizontal）”結構使其能穩固地平貼安裝在PCB上，抗振動性好，利于自動化SMT貼片或波峰焊。
6. 設計靈活：“2+4 pins”結構提供了靈活的繞組配置可能性（如單路或雙路輸出），可根據客戶規格書（Spec）進行定制。
7. 成本低廉：EE13是標準磁芯尺寸，生產工藝成熟，實現了規模化、低成本制造。
產品用途：
1、充電器/適配器：
手機/平板充電器：5V/1A,?5V/2A?(5W-10W)?的經典應用。
智能家居設備電源：如路由器、智能音箱、機頂盒的12V/0.5A-1A電源。
小家電電源：電動牙刷、剃須刀、臺燈等的內置電源。
2.??輔助電源（Auxiliary?Power）：
在大型電器（如洗衣機、空調、工業控制器）中，為內部的MCU（單片機）、顯示面板和控制電路提供隔離的低壓電源（如5V或12V）。
3.??隔離與電壓轉換：
在DC-DC轉換器中，實現電氣隔離和電壓變換，例如將24V工業電壓轉換為5V邏輯電壓。
4.??LED驅動：
用于小功率LED燈具的隔離式驅動電源。
