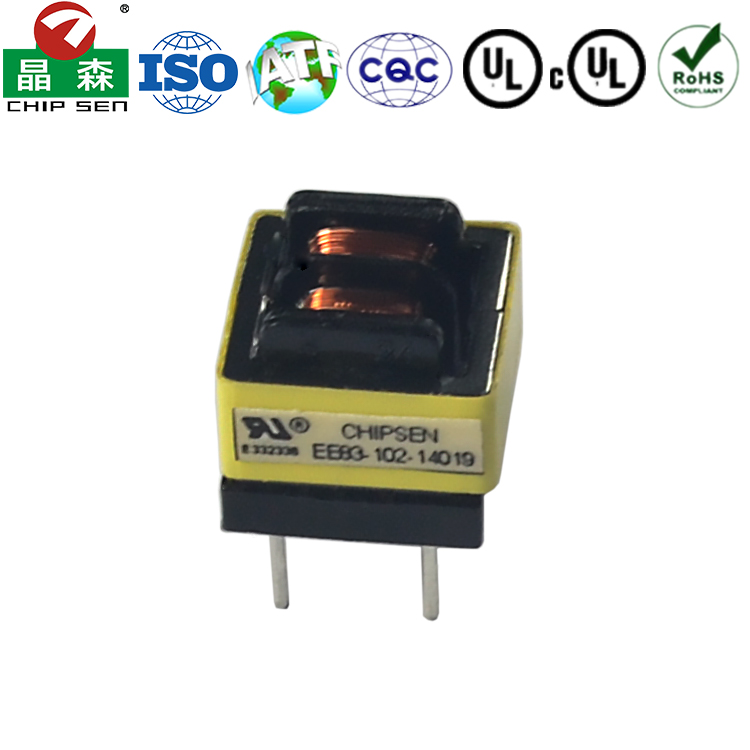

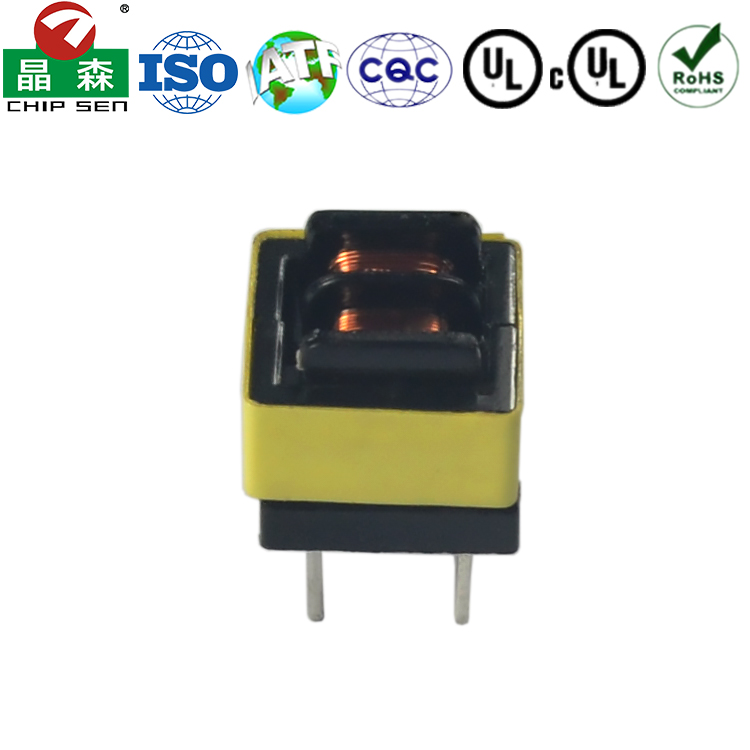

EE8.3 2+2Pin微型高頻變壓器
產品分類：
EE系列高頻變壓器
功率：
0.1-3W
尺寸單位（mm）：
EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W，EE25/33-60W，EE28/60W，EE30/90W，EE32/95W，EE33/120W，EE34/100W，EE35/90-125W，EE40/175W，EE42/265-350W，EE55/660-800W，EE65/900-1250W，EE70/1500W，EE85/2100-2460W，EE110/4550W，EE160/8100W，EE240/17000W
產品特性：
1. 超小型化尺寸： 是其最顯著的特征。典型尺寸約為8.3mm（長）x 8.0mm（寬）x 高度視廠家而定（通常3-5mm）。非常適合高度集成的現代電子產品。
2. 高工作頻率： 設計工作在200kHz至1MHz甚至更高的頻率下。高頻允許使用更小的磁芯和更少的匝數來傳輸能量。
3. 低額定功率： 受限于物理尺寸，其功率處理能力很小，通常在 0.1W 到 3W 之間，絕大多數應用在1W以下。
4. 2+2引腳結構： 這表示它有4個引腳，通常意味著內部有兩個獨立的繞組（例如1個初級繞組 + 1個次級繞組）。
5. 低電感值和低飽和電流： 由于匝數少，其初級電感量通常在1μH到10μH的范圍內。飽和電流也較低，通常在幾百mA到2A之間，這意味著它只能處理較小的電流。
6. 良好的磁屏蔽： 許多EE8.3磁芯由鎳鋅（NiZn）鐵氧體材料制成，這種材料在高頻下損耗低，并且具有較高的電阻率，能有效減少渦流損耗和電磁干擾（EMI）。
產品用途：
1. 便攜式/可穿戴設備電源管理：
· 智能手表/手環： 用于內部DC-DC轉換，為不同電壓的芯片供電。
· 藍牙耳機/TWS耳機充電盒： 在充電盒中用于將電池電壓升壓至5V為耳機充電，或升降壓為內部電路供電。
· 電子標簽、智能卡片。
2. 物聯網設備與微型傳感器模塊：
· 為各種IoT傳感器節點、模塊提供隔離或非隔離的電源轉換。
3. 通信與網絡設備：
· 網絡接口模塊： 用于信號隔離和耦合，例如在以太網PHY電路中（雖然更高速的以太網常用其他方案，但在一些特定場合仍有使用）。
· ADSL/VDSL調制解調器： 用于信號傳輸和隔離。
4. 精密儀器與隔離電路：
· 在需要電氣隔離但空間有限的場合，為運算放大器提供隔離的正負電源。
· 數據采集系統中的隔離DC-DC電源。
