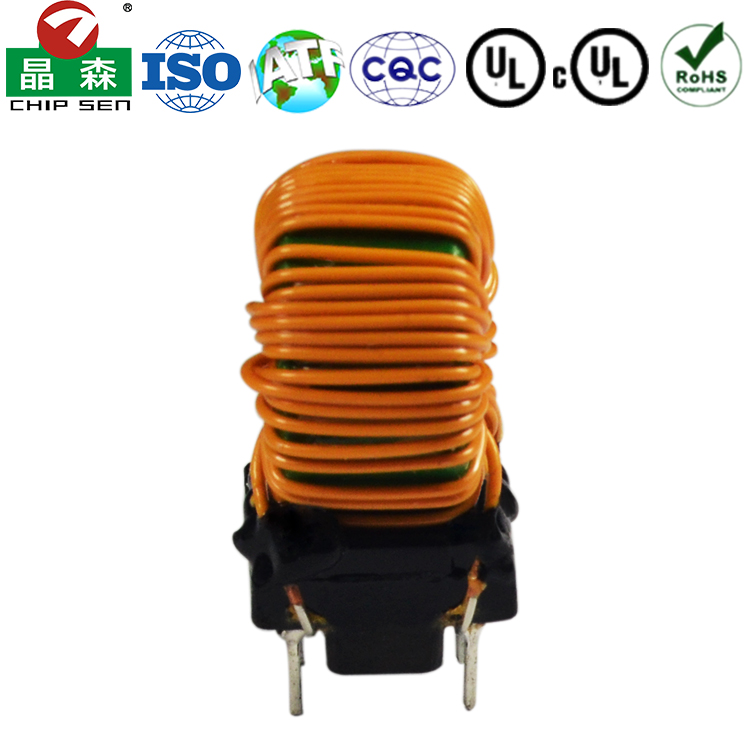

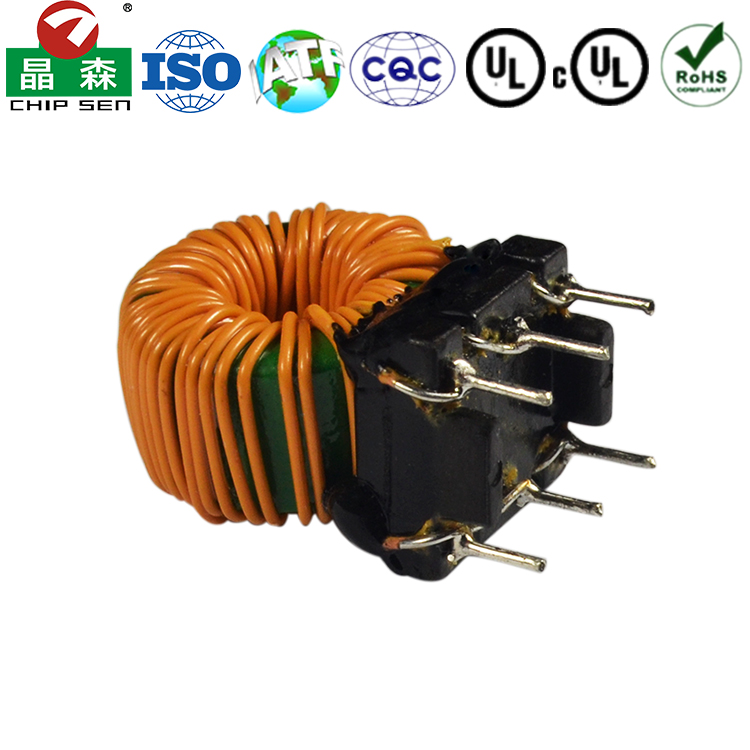

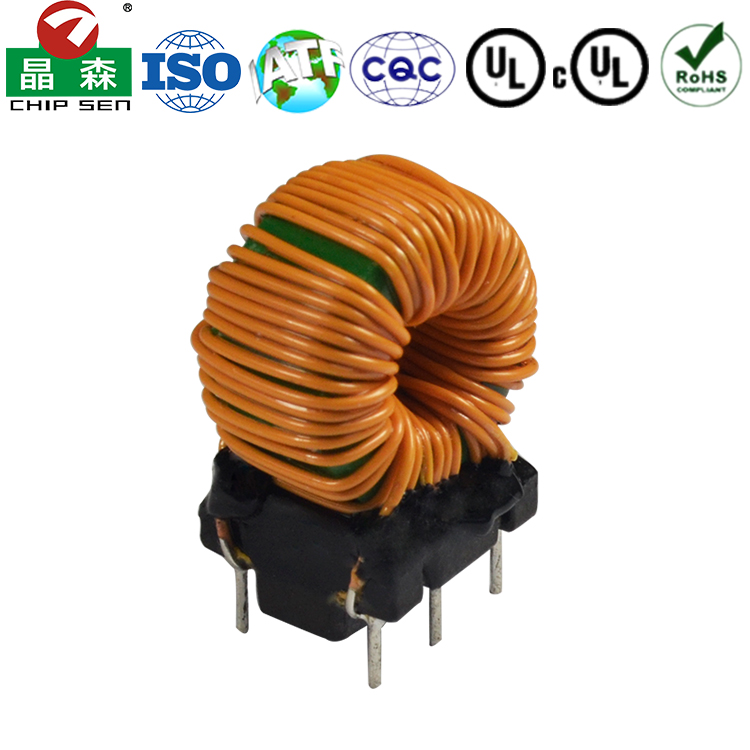

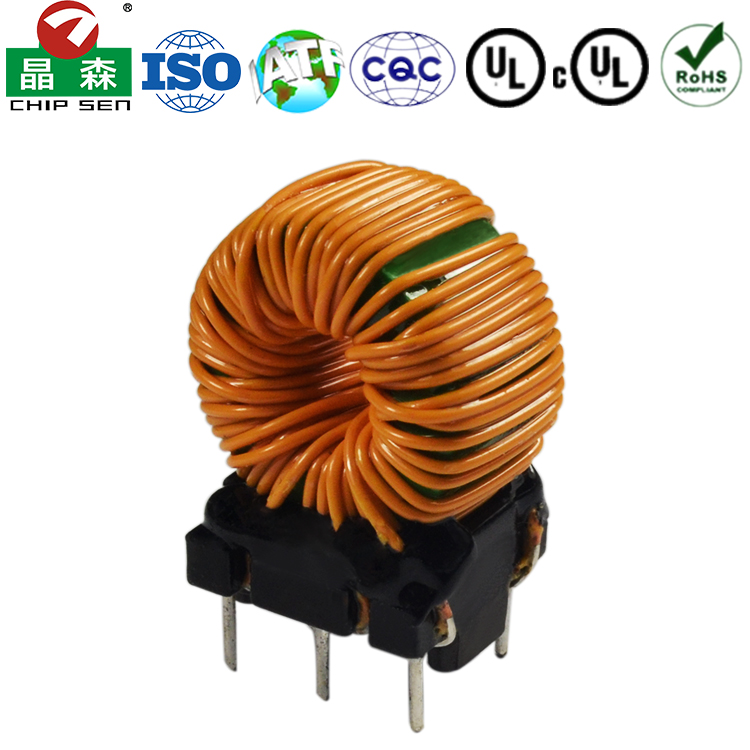

磁環電感

定制

T5*3*2/T6*3*3/T9*5*3/T10*6*5/T12*10*8/T50-26/T80-26/T251510/T251512

1. 高功率密度與節省空間 · 特性：將兩個電感集成在一個封裝內，比使用兩個獨立電感占用更少的PCB面積。 · 優勢：非常適合主板、顯卡等空間極其有限的場景，允許設計更多相的供電。 2. 磁環結構實現高效屏蔽 · 特性：采用環形（Toroidal）磁芯，磁路閉合。 · 優勢： · 高效磁屏蔽：磁場泄漏極少，對周圍電路的電磁干擾（EMI）非常小。 · 高磁導率：能用更小的體積獲得更大的電感量，效率高。 3. 極低的直流電阻（DCR） · 特性：使用粗銅線或銅帶繞制，其直流電阻值非常低（通常為毫歐級）。 · 優勢：根據公式 $P_{loss} = I^2 \times R_{DCR}$，低DCR意味著在大電流工作時自身產生的熱量（導通損耗）極低，從而顯著提高電源轉換效率。 4. 高飽和電流與低紋波 · 特性：采用金屬合金粉末材料（如鐵硅鋁）壓鑄而成，具有非常平滑的飽和特性。即在接近飽和電流時，電感量不會急劇下降。 · 優勢：能夠承受CPU/GPU工作時瞬間的極大峰值電流而不會飽和，確保濾波效果，輸出更純凈、紋波更小的電壓。 5. 優異的散熱性能 · 特性：封裝頂部通常是平坦的，便于與散熱片接觸。低DCR也減少了發熱源。 · 優勢：有助于將電感產生的熱量通過散熱片迅速導出，保證在大電流下長期穩定工作。 6. 機械強度高，抗干擾能力強 · 特性：一體成型的堅固結構，耐震動、耐沖擊。 · 優勢：提高了整個主板的可靠性和耐用性。

廣泛應用于電源濾波與能量存儲、EMI抑制與噪聲濾波、功率因數校正、諧振與振蕩電路、阻抗匹配與射頻電感等消費電子領域。
