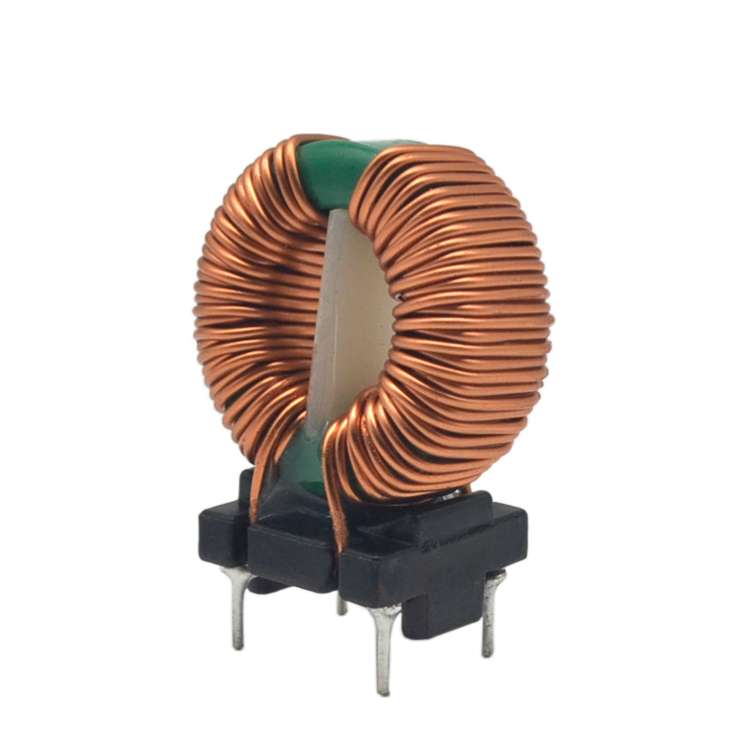

T22立式插件2+2pin高頻磁環共模電感
產品分類：
磁環電感
功率：
定制
尺寸單位（mm）：
T5*3*2/T6*3*3/T9*5*3/T10*6*5/T12*10*8/T50-26/T80-26/T251510/T251512
產品特性：
1.?高磁效率與低磁泄漏
???·?特性：環形磁芯的磁路是連續閉合的，沒有氣隙（除非特意設計），磁場幾乎完全集中在磁環內部。
???·?優勢：電磁干擾（EMI）極低，不會對周圍電路造成干擾，同時也抗外界干擾。這使得它非常適合用于對噪聲敏感的場景。
2.?高電感量與體積比
???·?特性：由于有效的磁路設計，磁環電感可以在相對較小的體積內獲得較大的電感值。
???·?優勢：有助于實現電子設備的小型化和高密度設計。
3.?高飽和電流與平滑的飽和特性
???·?特性：尤其是采用金屬粉末磁環（如鐵粉芯、鐵硅鋁Kool?Mμ、高通量磁環等）的電感，具有分布式氣隙。
???·?優勢：這使得它能夠承受較大的直流偏置電流而不易飽和（電感量不會急劇下降），非常適合于功率濾波應用。
4.?廣泛的頻率與材料選擇
???·?特性：通過使用不同的磁芯材料，可以優化其在特定頻率下的性能。
???·?優勢：
?????·?鐵氧體磁環：適用于高頻（幾十kHz到MHz），但飽和電流相對較低，常用于信號濾波和EMI抑制。
?????·?金屬粉末磁環（如鐵硅鋁）：適用于中低頻（幾十kHz以下），飽和電流高，常用于功率轉換和儲能。
5.?結構簡單，堅固可靠
???·?特性：環形結構本身機械強度高，耐沖擊和振動。
???·?優勢：使用壽命長，可靠性高。
產品用途：
廣泛應用于開關電源的輸入/輸出差模濾波、60Hz差模EMI濾波電感、直流扼流圈、功率因數校正（PFC）電感、諧振電感、調光鎮流器、PC電源、家用電器、不間斷電源（UPS）、光伏逆變器、工業電子電氣設備、通訊設備、音響裝置等領域。
咨詢我們：
86-769-89308858
