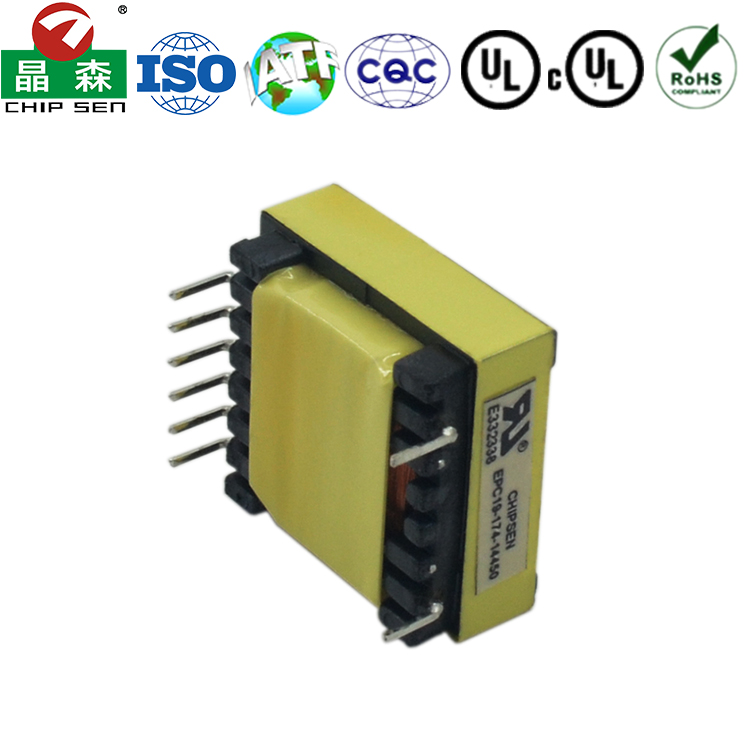

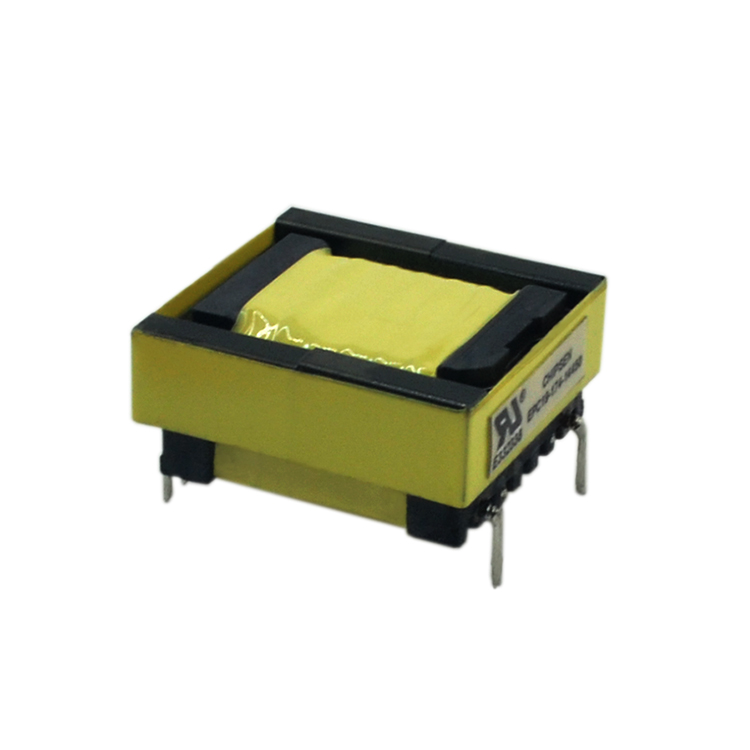

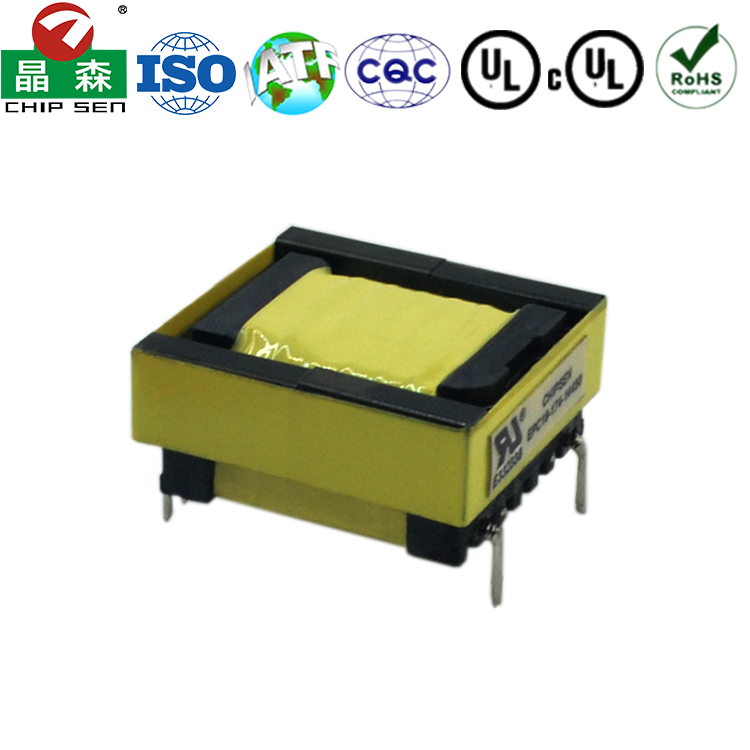

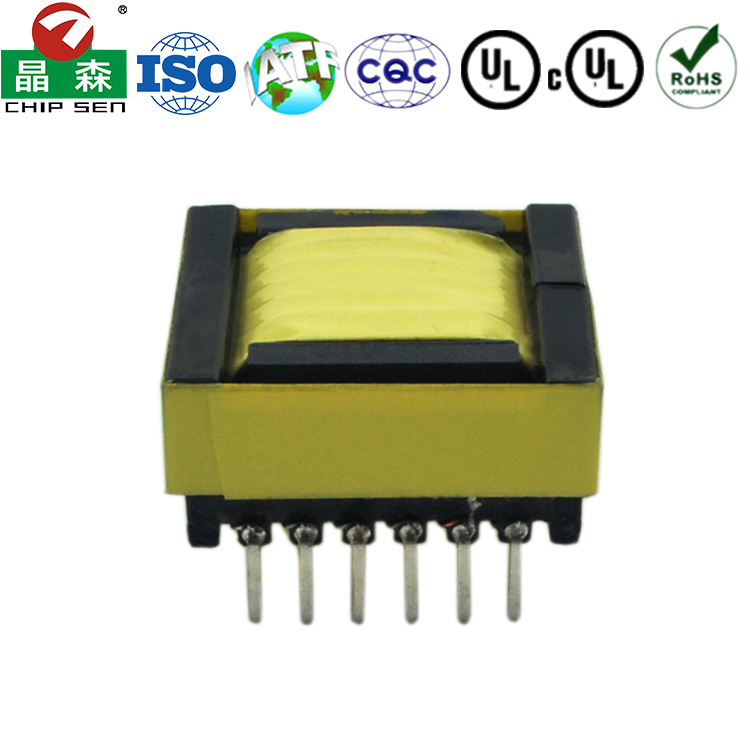

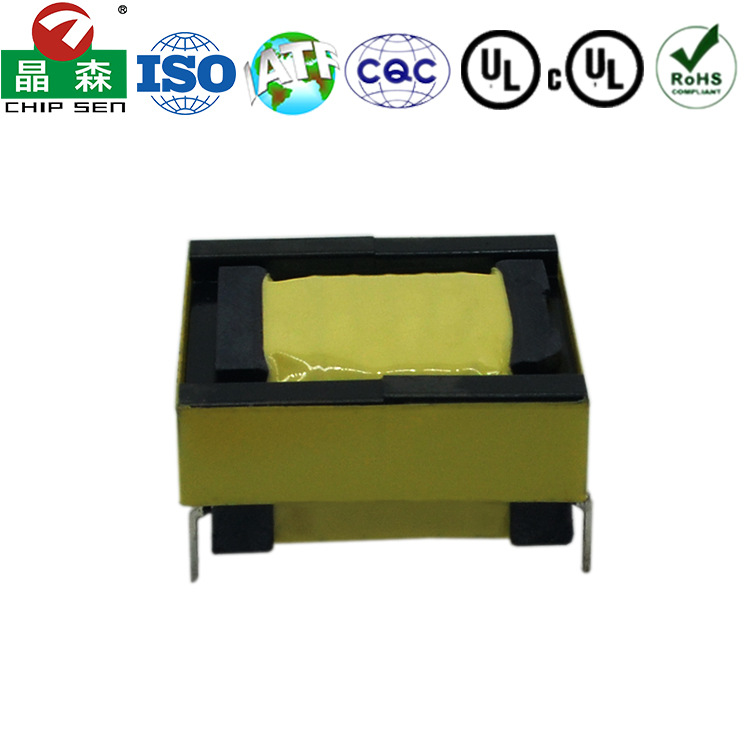

EPC19 2+6pin反激式開關電源變壓器
產品分類：
EPC系列高頻變壓器
功率：
15~50W
尺寸單位：
EPC10/EPC13/EPC17/EPC19/EPC25/EPC39/EPC46/EPC54
產品特性：
1. 中功率高頻性能：采用高頻功率鐵氧體材料（如PC40、PC44），能夠在幾十kHz到上百kHz的頻率下高效工作，處理更大的功率。
2. 多輸出繞組設計：2+6pin的結構是其最顯著的特征。
· 2pin初級：意味著初級繞組簡單，無抽頭，通常直接連接高壓直流母線。
· 6pin次級：這通常代表兩個獨立的、帶中心抽頭的次級繞組。這種設計提供了極高的靈活性，可以實現雙路獨立輸出、并聯大電流輸出或高效的全波整流。
3. 高絕緣可靠性：骨架采用PBT等阻燃材料（UL94V-0等級）。在初級與次級繞組之間必須有嚴格的絕緣屏障（如膠帶、擋墻、麥拉片），甚至使用三重絕緣線，以滿足安全標準的加強絕緣要求，防止高壓擊穿。
4. 良好的熱性能與穩定性：EPC19磁芯具有較大的表面積，利于散熱。其結構堅固，能有效抑制工作中的音頻噪音（嘯叫）。
5. 高性價比：作為業界標準的經濟型磁芯之一，它在成本和中功率性能之間取得了最佳平衡。
產品用途：
· 多口輸出電源適配器：如同時提供5V/2.4A、9V/2A、12V/1.5A的快速充電器。
· 網絡與通信設備：家用路由器、光貓、交換機、ONT等設備的電源（常見輸出：12V & 5V）。
· 消費電子產品：液晶顯示器、智能電視的輔助電源（為主板、背光驅動板等提供12V/5V電壓）。
· 辦公設備：打印機、掃描儀、傳真機內部的中小功率電源模塊。
· 工業控制：工控設備、測量?jī)x器中為不同模塊供電的隔離DC-DC電源模塊。
