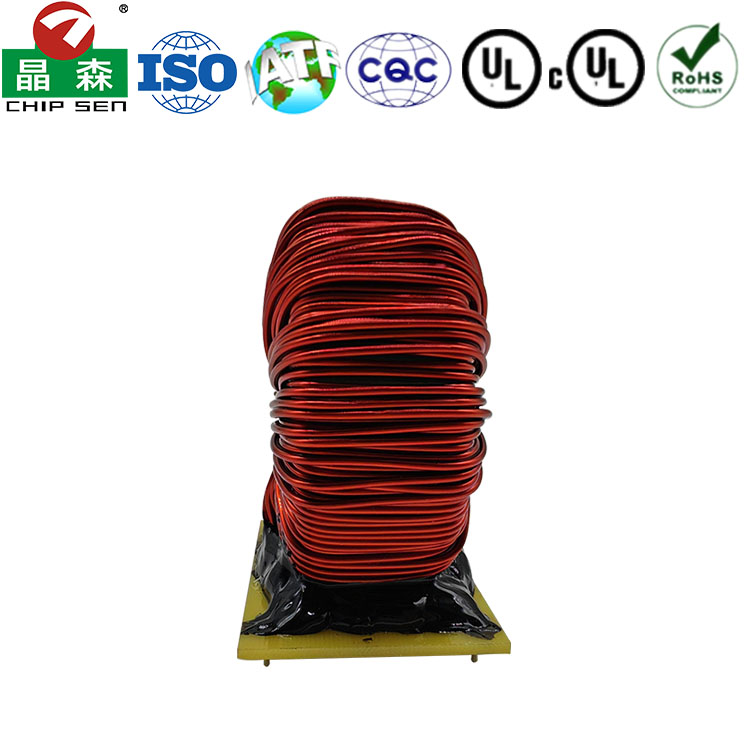

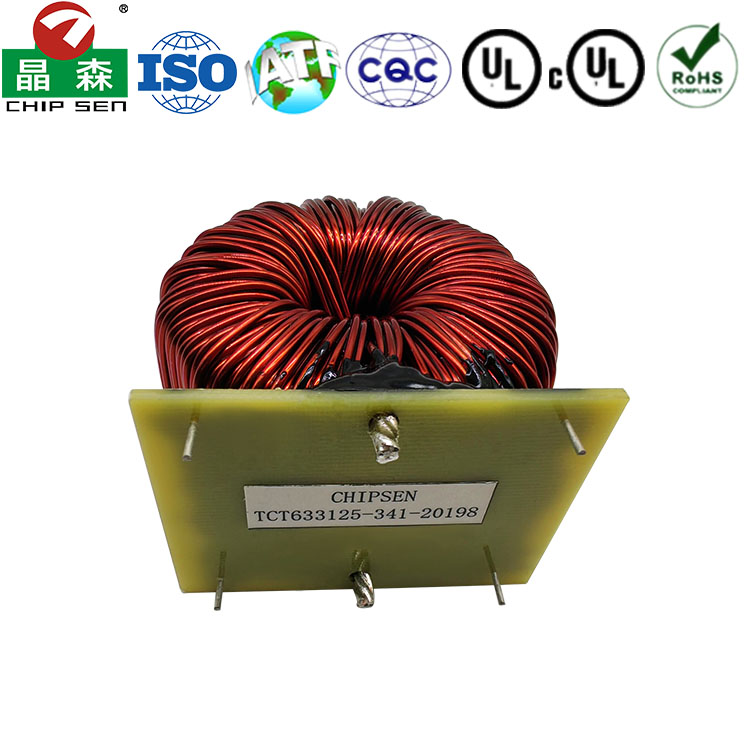

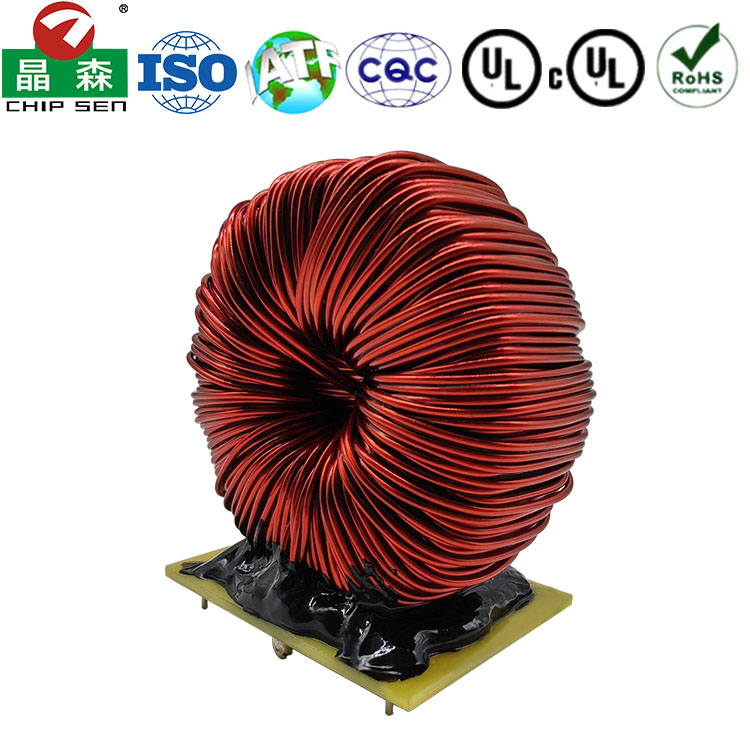

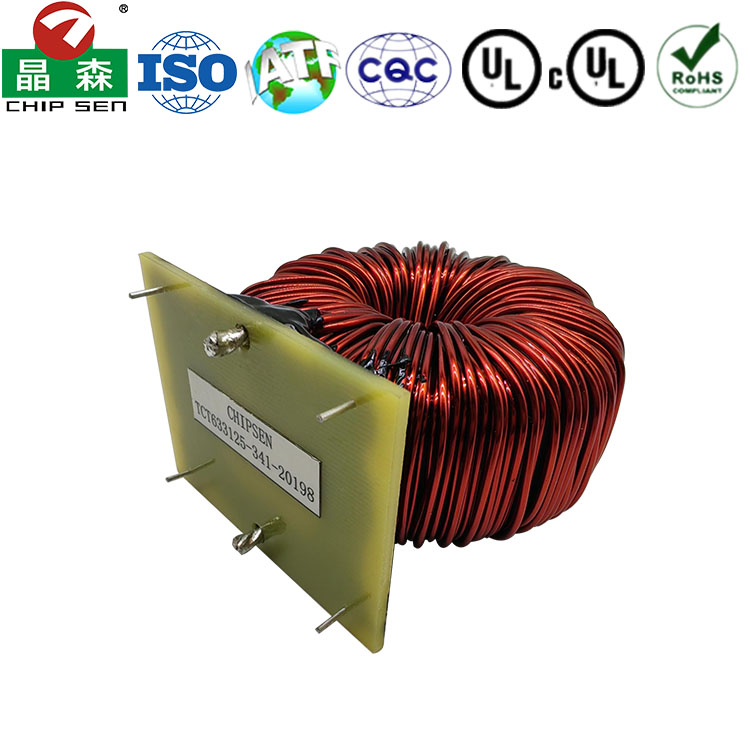

T250 3+3pin 340uH大功率磁環電感
產品分類：
T系列磁環電感
功率：
定制
尺寸單位：
T5*3*2/T6*3*3/T9*5*3/T10*6*5/T12*10*8/T50-26/T80-26/T251510/T251512
產品特性：
1. 物理結構：
· 型號解析： T250 通常表示磁環的外徑約為25.0mm（即1英寸，這是非常常見的標準尺寸）。高度通常在10mm到15mm之間。
· 引線： 3+3pin 設計。這強烈表明它內部是一個帶有中間抽頭的單一繞組，或者是一個雙繞組耦合電感。電氣上它有三個端口。
· 封裝： 標準的DIP（雙列直插）式封裝，便于在PCB板上安裝。
2. 電氣特性：
· 高電感量： 340μH 屬于較大的電感值，非常適合用于低頻濾波和能量存儲。
· 緊湊設計： T250的尺寸比T40系列小很多，適合在空間受限的PCB板上實現高效能。
· 高耦合度（如為共模電感）： 如果作為共模扼流圈使用，兩個繞組緊密耦合，對共模噪聲有極高的抑制能力。
· 低磁泄漏： 環形磁芯結構能有效將磁場約束在芯體內，減少對周圍電路的干擾。
產品用途：
1. EMI/EMC濾波（核心用途）：
· 共模扼流圈： 這是最典型和廣泛的應用。用于開關電源、適配器、工業控制設備的交流輸入端，將火線（L）和零線（N）分別接入兩個繞組，能極其有效地濾除由開關管產生并傳導回電網的共模干擾，是產品通過EMC認證（如CE， FCC）的關鍵元件。
2. 功率轉換電路：
· 對稱拓?fù)涞膬?chǔ)能/濾波電感： 在推挽、半橋、全橋等對稱結構的開關電源中，可以作為帶中心抽頭的輸出濾波電感，用于平滑電流。
· PFC電感： 在某些特定拓?fù)涞墓β室驍?shù)校正電路中，可能會使用這種帶抽頭的電感。
